数控车床G75径向沟槽加工代码指令的用法

13027 人参与  2017年10月08日 17:53  分类 : 数控车床  评论

1.作用:加工有一定宽度有一定深度的径向沟槽或加工等距的径向沟槽。

2.指令格式:

N××G75 R(e) __

N××G75 X(U)__Z(W)__ P(△i) __Q(△K) __F(f);

说明:e:每次退刀量

    X、Z:槽加工的终点坐标

    U、W:槽加工终点坐标与循环起点的差值(增量值);

     △i:每次循环背吃刀量;

     △K:z向移动量;

       f:进给量。

3.编程时注意事项:

(1)循环起点的设置;

(2)编程时注意左右刀尖的选择;

(3)△i:每次循环切削量,单位为um;

     △K:z向移动量,单位为um ;

(4)刀具Z向移动距离为小于刀宽的一个值;

4.加工轨迹:

       啄式加工

5.加工实例:

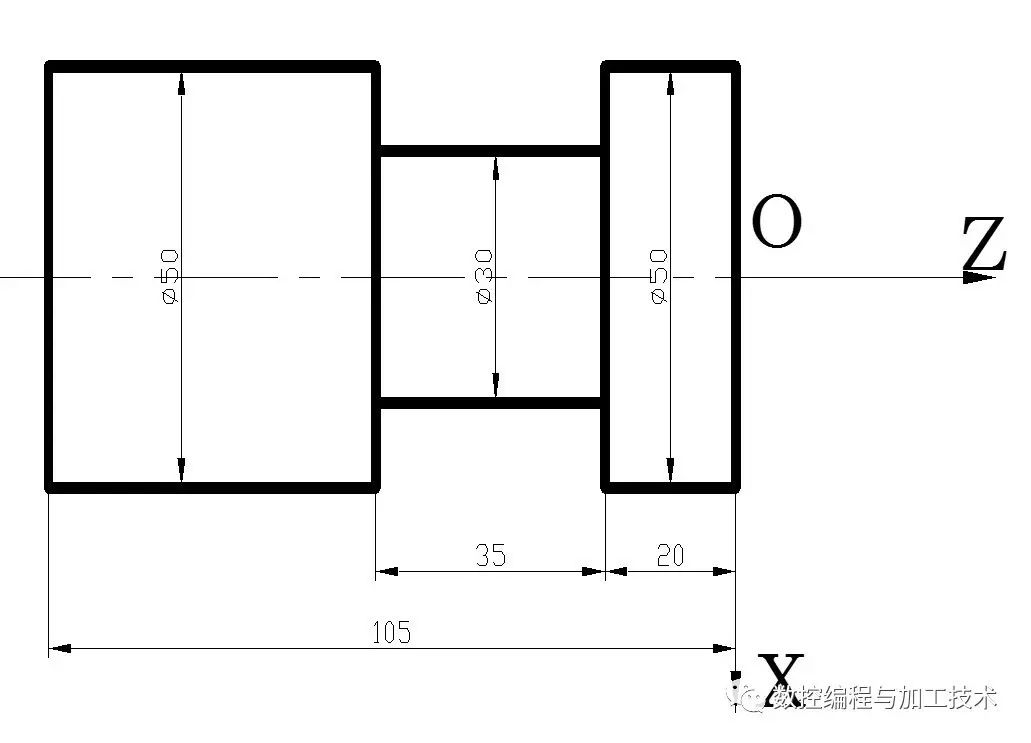

数控车床G75径向沟槽加工代码指令的用法 数控车床 第1张

1.工艺分析

  (1)刀具4mm槽刀

  (2)切削用量的选择:主轴转速500r/min

                         进给量:0.1mm/r

                         背吃刀量:2mm

2.参考程序:

O1101;

T0101G99;

S500M3;

G0X54.0;

Z-23.0;

G75R1.0;

G75X30.0Z-55.0P2000Q3500F0.1;

G0X150.0Z150.;

M30;

3.利用仿真软件仿真加工:

数控车床G75径向沟槽加工代码指令的用法 数控车床 第2张

1.工艺分析

  (1)刀具4mm槽刀

  (2)切削用量的选择:主轴转速:500r/min

                          进给量:0.1mm/r

                        背吃刀量:2mm

2.参考程序:

O1102;

T0101G99;

S450M3;

G0X54.0;

Z-14.0;

G75R1.0;

G75X30.0Z-56.0P2000Q14000F0.1;

G0X150.0Z150.;

M30;

3.利用仿真软件仿真加工:
