数控车床操作面板详解(一)

频道:广州数控车床 标签: 时间:2017年11月10日 浏览:8048次 评论:0条

数控车床操作面板详解(一) 广州数控车床 第1张

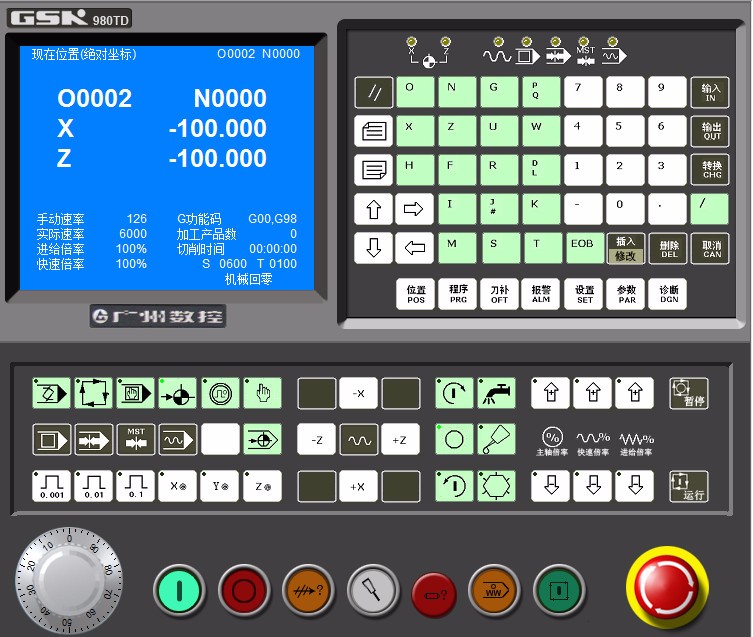

以广数车床操作面板为例讲解下,数控车床的操作面板



数控车床操作面板详解(一) 广州数控车床 第2张

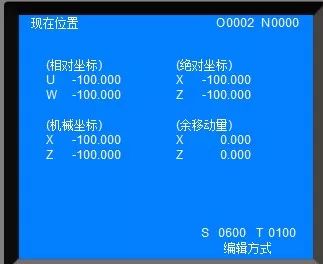

POS位置坐标。全称POSITION,主要显示坐标系。按下该键可以显示如下

数控车床操作面板详解(一) 广州数控车床 第3张

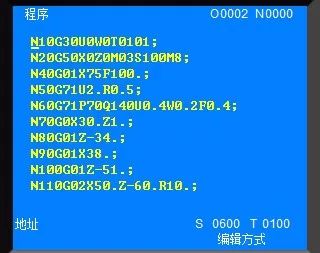

程序PRG按此键显示程序。主要编辑查看程序而用。

数控车床操作面板详解(一) 广州数控车床 第4张

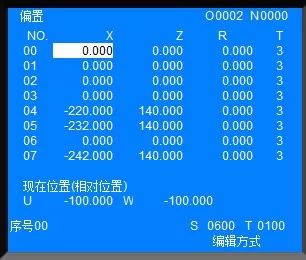

刀补ofT主要用来输入对刀数据,而用,当按下此键会显示如下

数控车床操作面板详解(一) 广州数控车床 第5张

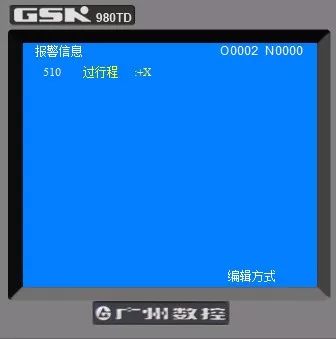

报警ALM主要用来记录一些机床的报警信息。如下图所示

数控车床操作面板详解(一) 广州数控车床 第6张

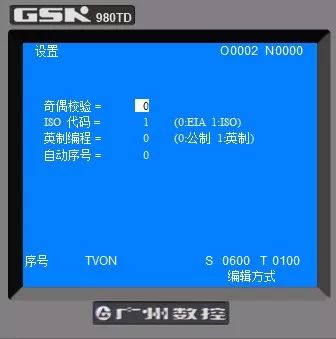

设置SET键主要用来设置一些,公制英制自动序号等如下图所示

数控车床操作面板详解(一) 广州数控车床 第7张

参数PAR用来设定参数

诊断DGN主要显示各种诊断数据



数控车床操作面板详解(一) 广州数控车床 第8张复位键,程序运行时,可以按此键,程序结束。



数控车床操作面板详解(一) 广州数控车床 第9张上下翻页键。程序翻页,各种界面间的切换。


数控车床操作面板详解(一) 广州数控车床 第10张  上下左右光标键,可以编辑程序是移动光标。


数控车床操作面板详解(一) 广州数控车床 第11张 EOB相当于分号,表示一段程序结束。


数控车床操作面板详解(一) 广州数控车床 第12张输入键。用于输入参数,刀具补偿等数据输入

        输出键。接口输出文件



数控车床操作面板详解(一) 广州数控车床 第13张插入,修改,删除键主要是对程序编辑起作用的。


数控车床操作面板详解(一) 广州数控车床 第14张



从左往右依次是,机床零点灯,快速移动灯  单段运行灯  机床锁住灯,  辅助锁灯, 空运行灯。
