Mastercam任意刀路任意位置速度调整

技术小编 27910 0


也许看标题还有点小懵逼~~如果说起来Mastercam拐角减速,想必各位都是非常非常了解了!

Mastercam拐角减速一向被大家吐槽,因为其功能不强!

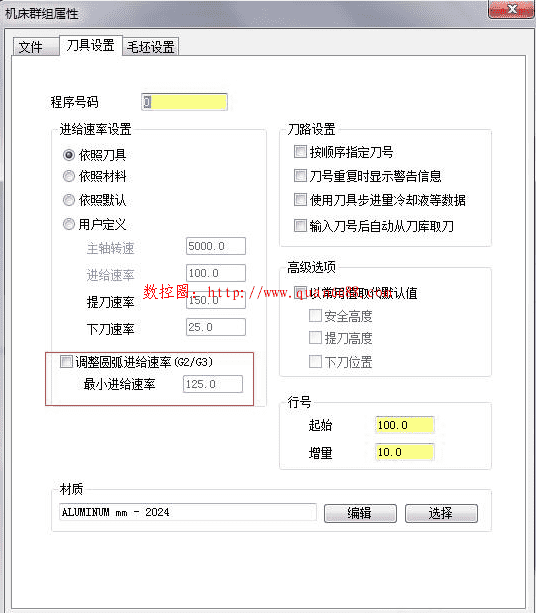

无论是使用刀具设置中的替换圆弧速度功能


还是2018等高刀路里的内圆弧速度调整功能,

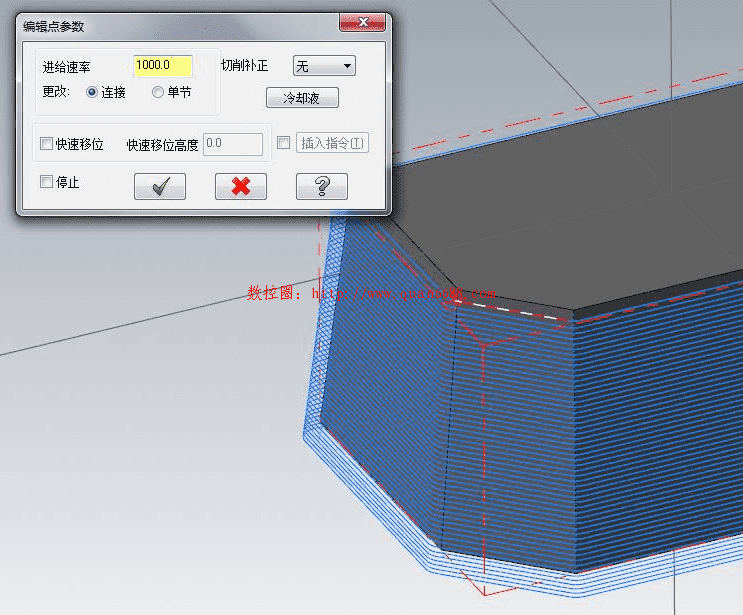

或者是编辑刀路里面的修改进给速度功能,

一切仿佛都不是那么的方便!

举个例子!

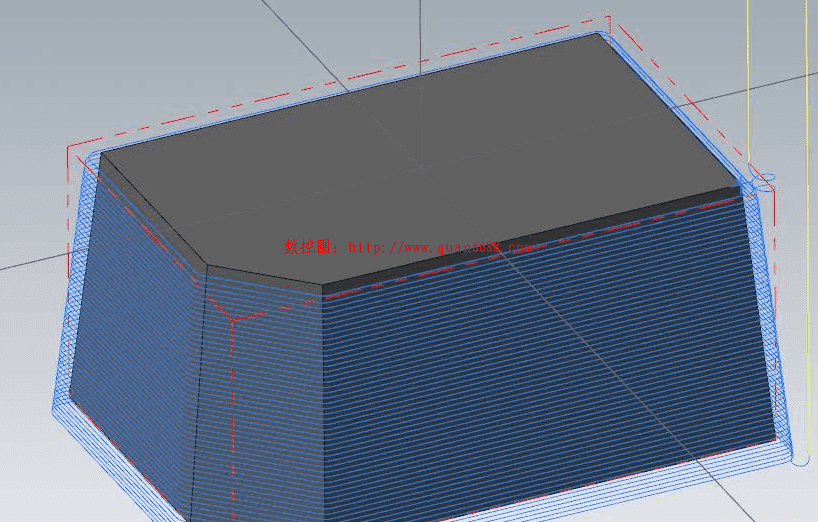

以此模型为例,做一个等高刀路作为加工路径,其毛坯为矩形方块!

编程时F值为1000.在矩形四边时,毛坯余量少,能够满足较高速度切削,但刀路到达倒角处时,毛坯余量巨大,如果还按照正常进给速度运动,势必造成刀具损坏!

如果降低进给速度,以确保刀具在大余量区域安全通过,这样又会造成小余量区域刀路进给速度过慢,导致增加加工时间.


最优化方案为,在大余量区域降低进给速度,在小余量区域保持速度不变!


想法很美好,现实很残酷!绝大多数朋友都死在这个地方了!


因为这里是直线区域,不是圆角位置,所以我们不能通过调整圆弧进给来调整.

如果采用编辑刀具路径,虽然可以满足需求,但其工作量将是巨大的挑战!


因为所有相关区域节点进给速度都去手动调整,如果模型复杂,工作量将非常大,并且随着大量的人工操作,非常容易造成误操作或漏操作!这都会给后续加工带来隐患.


本文目的就是通过尽可能简单的操作,来快速调整指定区域内刀路的进给速度!

假设刀路编程进给速度为F1000,想要减速的区域刀路目标速度调整为F666.


首先,第一步要需要绘制一个实体,这个实体要包裹住我们想要调整进给速度刀路的区域!(至于画的丑不丑,不重要)

绘制好相关实体,确认此实体包裹了想要调整的刀路.将此刚才绘制出来的实体另存为STL模型以备后用.


主角就要闪亮登场了!!

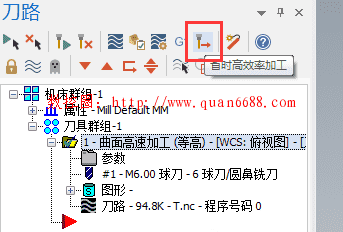

点击"省时高效加工"按钮!


弹出省时高效加工窗口

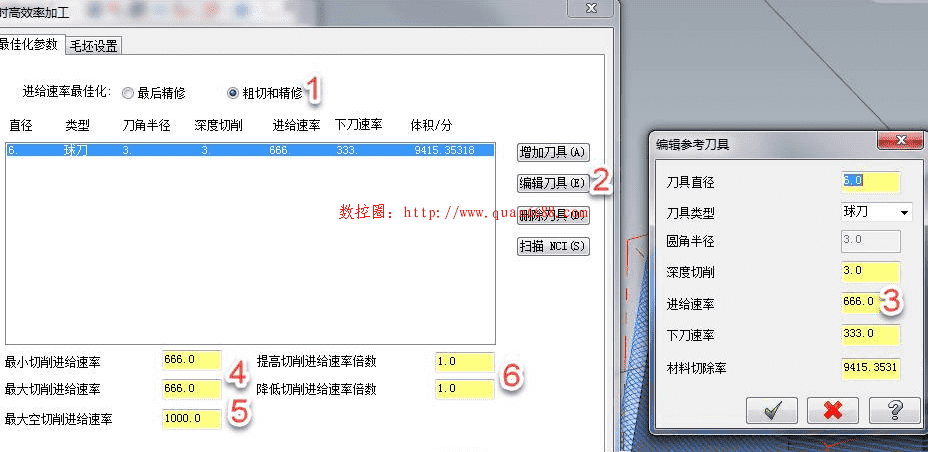

下面按照标注顺序进行操作.

(1).启用粗切和精加工

(2).点击"编辑刀具"弹出编辑参考刀具窗口

(3).修改进给速度为"666"设定值,点击确定按钮关闭窗口

(4).设定最小切削进给速度和最大切削进给速度为"666"设定值

(5).设置空切速度为"1000"

(6).设置提高和降低倍率都为1倍


设置完最佳化参数页面后切换到毛坯设置页面!


材料形状选择STL文件,

选择先前导出的STL文件!(重要)

设置公差与碰撞报告值(可选)

完成后点击确定按钮!

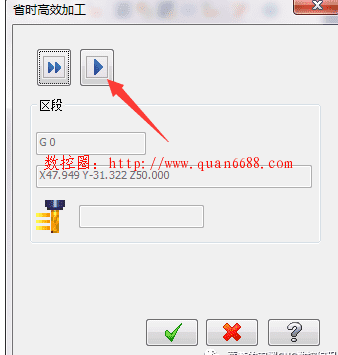

在显示的此窗口中点击运行按钮!

弹出报告,告诉你现在刀路增加了41.2%的时间!

点击"是"关闭消息框.

在点击确定按钮,关闭掉省事高效加工窗口.

这时我们通过刀路模拟来看看成果如何吧!

不需要调整速度的边界


不需要调整速度的边界


不需要调整速度的边界


通过刀路分析,其他四个边的刀路进给速度依然保持在F1000.

关键时候来了!

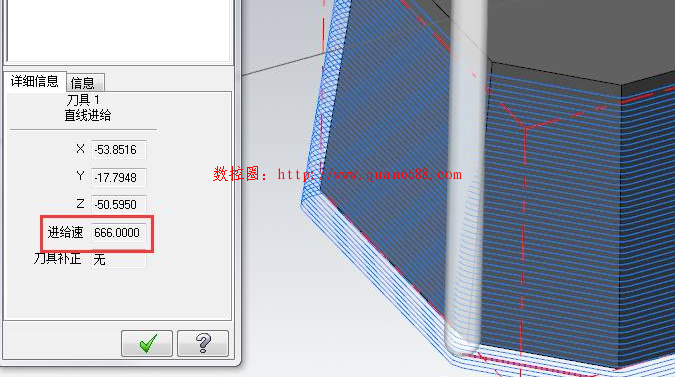

指定区域内的速度是不是变成F666了呢?

在换一个深度


呵呵,一切就这么简单吧!

现在你可以用来调整任何区域中任何刀路的进给速度了!
