三菱加工中心CNC系统刀库乱刀了,怎么办?

频道:三菱加工中心 标签: 时间:2018年04月17日 浏览:8967次 评论:0条


三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第1张

故障描述:

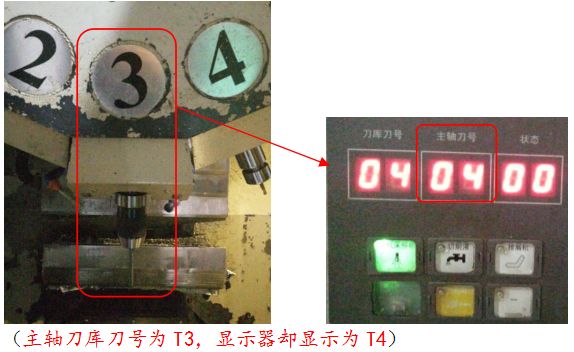

刀库乱刀,如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第2张


解决办法:

重新设置刀库工具编号与主轴刀号


操作过程:

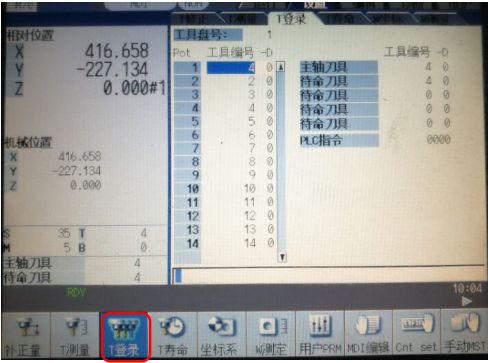

首先按机床操作面板上的设置键三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第3张”,然后接着按“T登录”,如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第4张

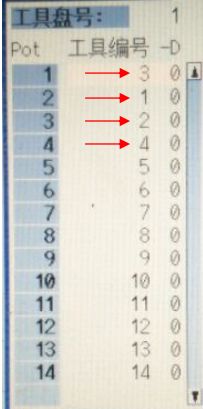

通过观察工具盘号,我们发现工具编号1工具编号4重复,如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第5张

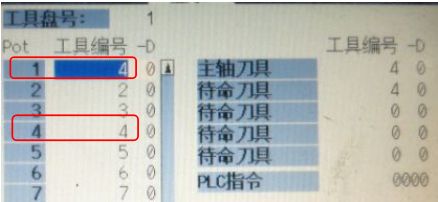

此时蓝色光标停留在第一个工具编号上,按机床操作面板数字键3”,4”改为“3”;

然后使用上下键三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第6张”将光标移动到第二个工具编号上,将“2”改为“1”;

然后使用上下键三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第7张”将光标移动到第三个工具编号上,将“3”改为“2”;

这样就完成了工具编号的重新排列,解决了刀库编号的冲突。如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第8张


接着操作下一步:

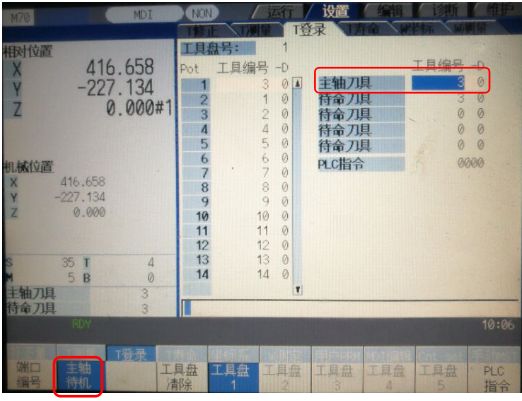

然后按显示屏下方主轴待机”,蓝色光标将跳跃至左侧,然后接着按机床面板数字键3”,将原来此处的4”改为“3”,这样就完成了主轴刀号的设定。如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第9张

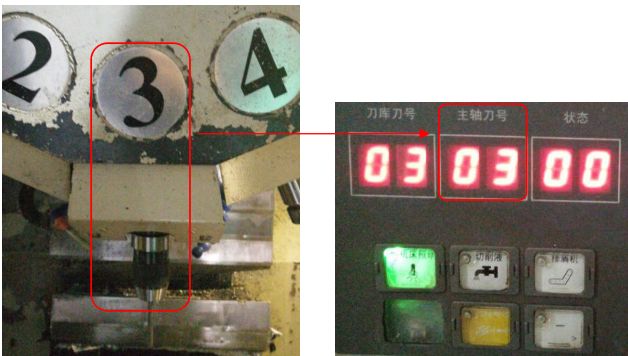

下面我们再来看一下刀库刀号与机床操作面板显示器是否对应,如下图:

三菱加工中心CNC系统刀库乱刀了,怎么办? 三菱加工中心 第10张

由上图我们可以看到,刀库刀号与显示器主轴刀号相同,所以刀库乱刀现象已经解除。
