Fanuc数控加工中心CNC镜像指令讲解

频道:加工中心CNC编程 标签: 时间:2017年06月20日 浏览:2140次 评论:0条

Fanuc数控系统的镜像功能对编程很有用,可以实现子程序的复用,节省编程时间,提高了工作效率。所用指令介绍如下:

对Y轴镜像   G51.1 X0  系统以垂直于X0点的轴线做镜像运动

  若是 G51.1 X10系统以垂直于X轴过X10Y0点的轴线做镜像运动



对X轴镜像   G51.1 Y0  系统以X为轴线做镜像运动

  若是 G51.1Y10系统以垂直于Y轴过X0 Y10的轴线做镜像运动



镜像可以叠加,下面两句出现在同一程序中:

G51.1 X0

G51.1 Y0

则最终效果是,对Y轴和X轴镜像,其效果相当于绕原点旋转。

G51.1 X0Y0 这样写也是镜像的效果



取消镜像

要想取消镜像,需要用以下指令

取消G51.1 X_; 任意X_的镜像效果,要用G50.1 X_; (X使用任何值都可以,此处的X可以和G51.1 X_;里的X取不同的值)

取消G51.1 Y_; 任意Y_的镜像效果,要用G50.1 Y_; (Y使用任何值都可以)

G50.1 X0Y0; 则会取消所有镜像

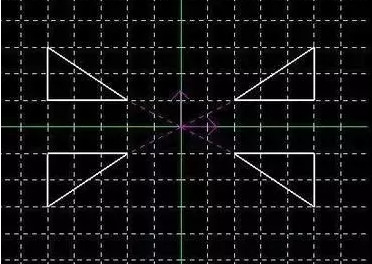

 4444.jpg Fanuc数控加工中心CNC镜像指令讲解 加工中心CNC编程

主程序

O1

G90G54G40G0Z100M3S3000

X0Y0

M98P2

G51.1X0

M98P2

G51.1Y0

M98P2

G50.1X0

M98P2

G50.1Y0

M5

M30



子程序

O2

G0X20Y10

Z5

G1Z-5F25

G1X50F500

Y30

X20Y10Z5

G0Z100

X0Y0

M99
