三菱M70加工中心系统如何修改程序操作

频道:三菱加工中心 标签: 时间:2018年06月18日 浏览:8951次 评论:0条

今天笔者给大家讲一讲三菱M70系统修改程序的基本操作。


修改程序前,请确认机床位于以下状态:

首先确认机床模式选择为自动”状态,显示屏窗口显示为“运行”界面。

机床模式选择是这样的,如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第1张

(注:在其它任意模式也是可以进行修改操作的)

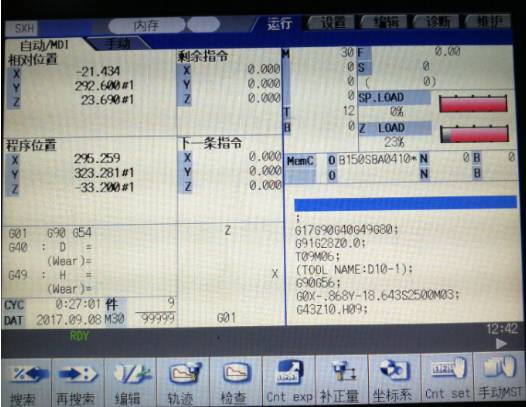

显示屏界面是这样的,如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第2张

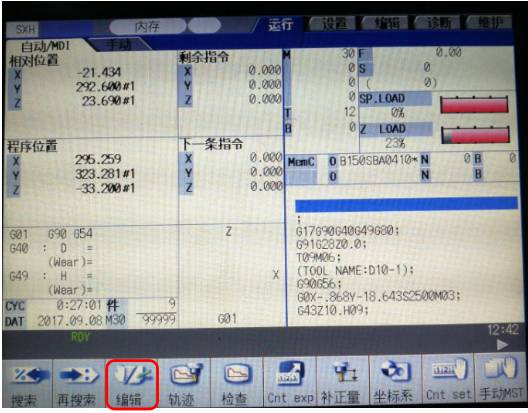

然后按显示屏下方“编辑”选项,如下图:三菱M70加工中心系统如何修改程序操作 三菱加工中心 第3张


进入编辑”选项后,窗口是这样的,如下图:

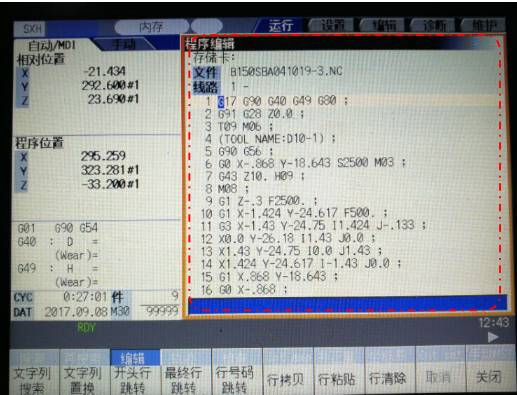

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第4张

下面进入程序的修改操作,请接着往下看……


(一)插入功能

1.1单个代码的插入:

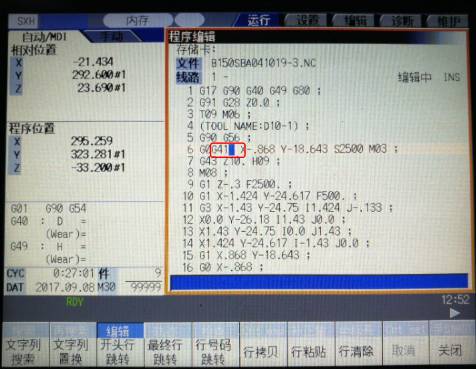

例如我们将在G0 的后面插入G41”刀具半径补偿代码,通过操作机床面板上的上下左右键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第5张”将光标(蓝色高亮显示)停留在“G0 ”后面。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第6张

然后通过按机床面板上的“三菱M70加工中心系统如何修改程序操作 三菱加工中心 第7张+三菱M70加工中心系统如何修改程序操作 三菱加工中心 第8张”键,然后接着通过操作机床面板编写“G41”,然后接着按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第9张”保存修改后的程序。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第10张

最后按显示屏右下方的“关闭“选项,即可返回程序运行界面。


(知识延伸:SHIFT键意思为变换键,它一般作为辅助控制键,和其它按键组合使用,在此次按键中起到切换至下一行“INSERT三菱M70加工中心系统如何修改程序操作 三菱加工中心 第11张”插入功能的作用。)


1.2程序段的插入:

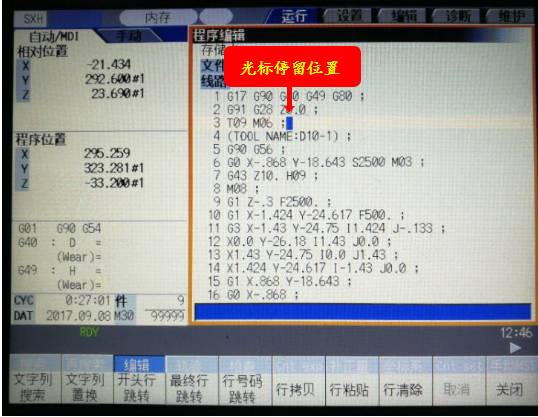

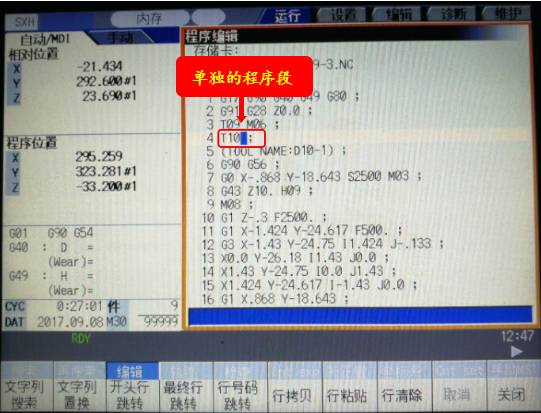

例如我们将在T09 M06 ;的后面插入T10”备用刀代码,通过操作机床面板上的上下左右键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第12张”将光标(蓝色高亮显示)停留在“T09 M06 ;”后面,然后通过操作机床面板编写“T10”,如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第13张

然后按机床操作面板上的输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第14张”,保存修改后的程序。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第15张

最后按显示屏右下方的“关闭“选项,即可返回程序运行界面。


(二)删除功能

2.1删除单个字符操作:

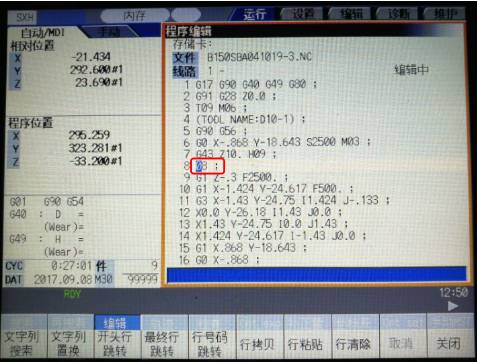

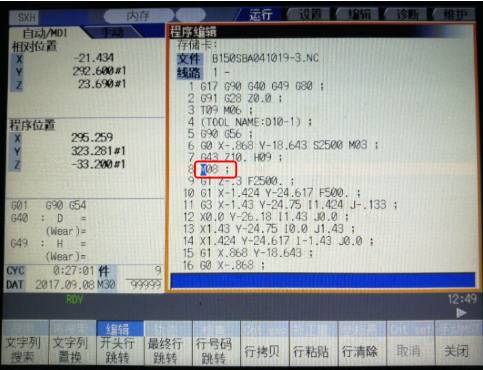

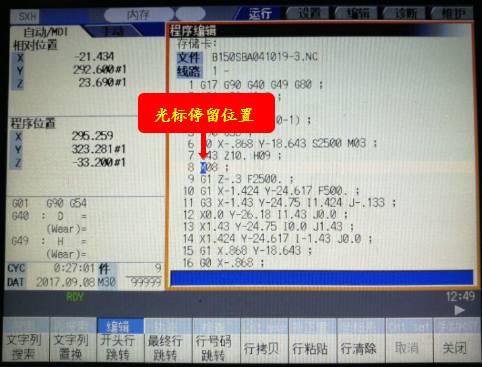

例如我们删除“M08”代码,取消自动喷水,通过操作机床面板上下左右键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第16张” 将光标移动到“M”上。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第17张

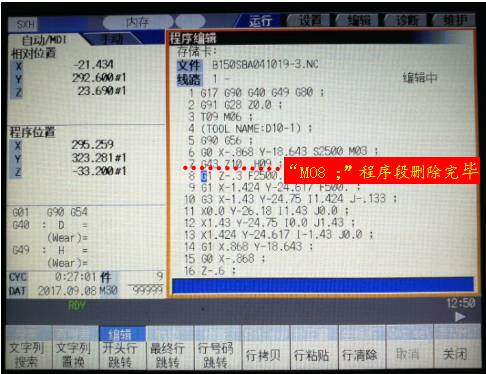

然后按操作面板上的删除键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第18张”(表示按“DELETE”删除功能),“M”字母就完成了删除(连续操作,按一次删除一个字符)。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第19张

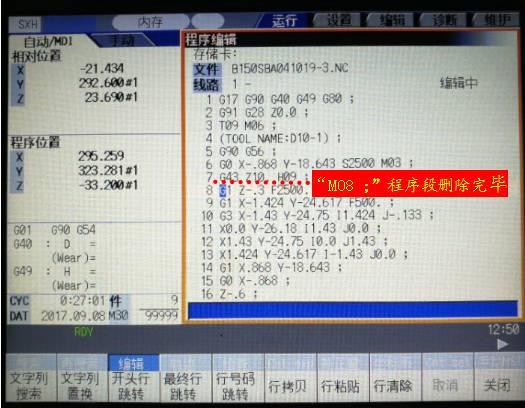

直至将“M08 ;”程序段删除完成,然后按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第20张”,保存修改后的程序如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第21张

最后按显示屏右下方的关闭“选项,即可返回程序运行界面。


2.2删除单行程序段操作:

例如我们一次性删除M08 ”程序段,取消自动喷水,通过操作机床面板上的上下左右键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第22张” 将光标(蓝色高亮显示)移动到该段程序任意位置上,如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第23张

然后通过按机床面板上的删除键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第24张”(表示按“C·B”删除功能),完成该行程序段的删除操作。然后接着按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第25张”,保存修改后的程序。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第26张

最后按显示屏右下方的关闭“选项,即可返回程序运行界面。


(三)替换字符

3.1单个字符的替换:

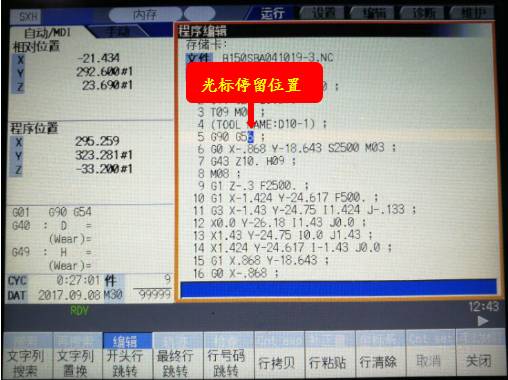

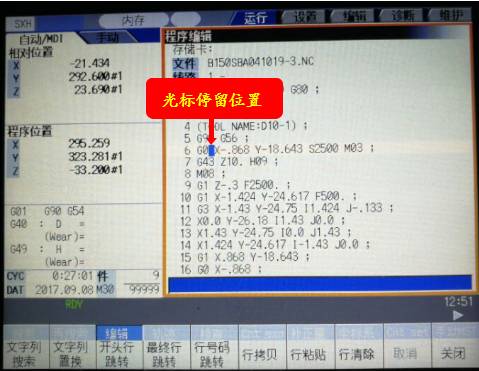

例如我们将G56”替换为”G54,通过操作机床面板上的上下左右键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第27张” 将光标(蓝色高亮显示)停留在“6”的位置。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第28张

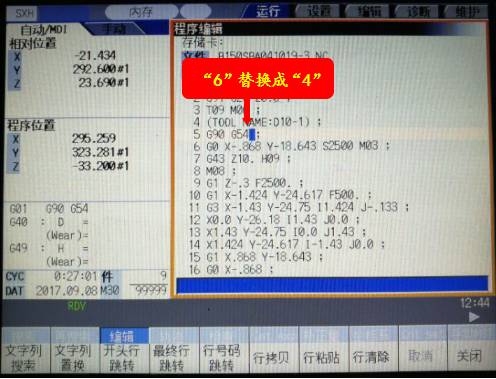

然后通过操作机床面板数字键编写4”,就可以完成单个字符的替换。然后接着按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第29张”保存修改后的程序。如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第30张

最后按显示屏右下方的“关闭“选项,即可返回程序运行界面。


3.2多个字符的替换

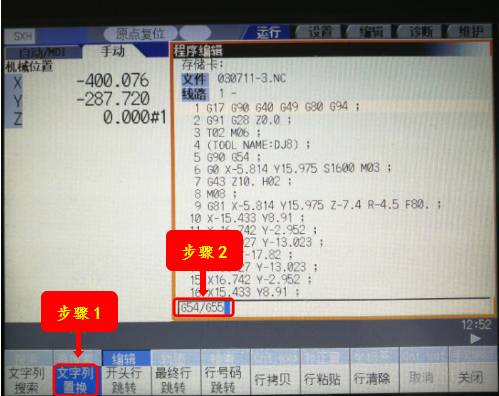

例如我们将程序每把刀具开头的“G54”全部替换为“G55”,首先按显示屏下方的“文字列置换”选项,然后通过操作机床面板数字键编写“G54/G55”(该段表示将G55替换为G54),如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第31张

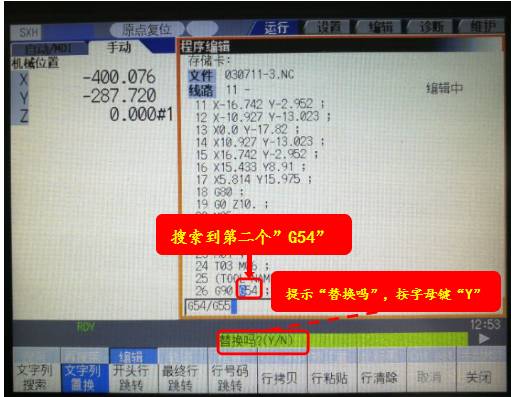

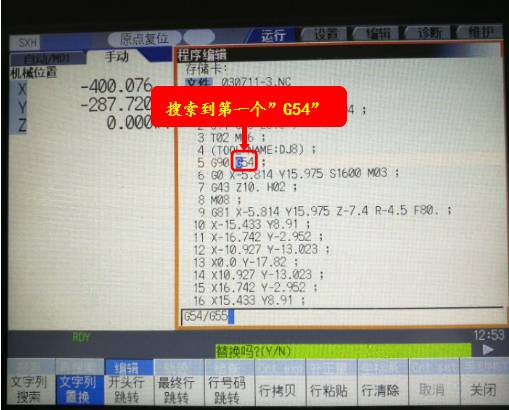

然后接着按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第32张”,光标将向下搜索到第一个“G54”代码,然后系统提示“是否替换”,然后按操作面板字母键“Y”(表示英文Yes,确定的意思),如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第33张

然后接着按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第34张”,继续向下搜索“G54”代码,再次提示“替换吗?”,然后再按字母键“Y”,如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第35张

注意:在操作过程中看清提示,不要操作过快,将代码误替换成Y。

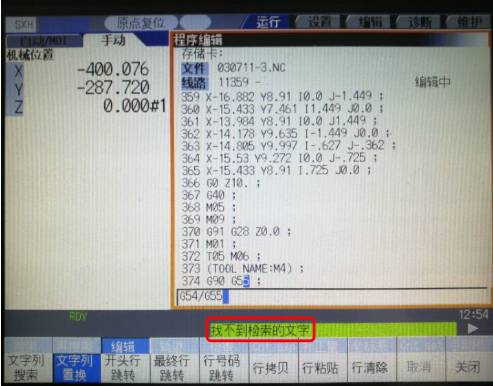

然后接着再次按输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第36张,继续向下搜索“G54”代码,直至提示“找不到检索的文字”(表示程序中已无G54代码),如下图:

三菱M70加工中心系统如何修改程序操作 三菱加工中心 第37张

当提示找不到检索的文字”时,再次按“文字列置换”选项,取消替换功能,然后接着输入键三菱M70加工中心系统如何修改程序操作 三菱加工中心 第38张”,保存修改后的程序。最后按显示屏右下方的“关闭“选项,即可返回程序运行界面。



以上就是三菱M70系统修改程序常用操作功能。希望大家能更多的转发与分享,帮助更多像您一样努力学习技术的人。
