三菱M70系统如何从程序中间开始运行操作?

频道:三菱加工中心 标签: 时间:2018年06月18日 浏览:15807次 评论:0条

今天,笔者给大家讲一讲利用“文字列搜索”功能快速将光标停留在程序的二号刀具上,从下一把刀开始运行。



◆从程序中间开始运行操作篇:(以程序951.NC为例)

1、首先机床模式位于“自动”状态,显示屏显示为“运行”界面。下图:

自动模式是这样的,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第1张

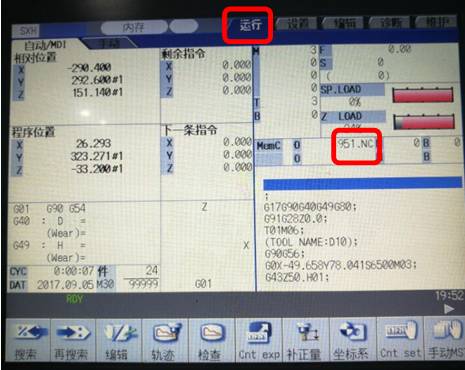

 运行界面是这样的,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第2张

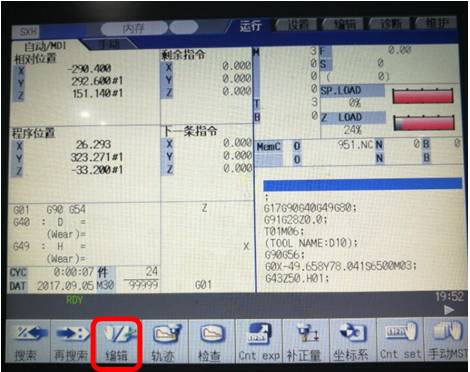

2、然后按显示屏下方“编辑”选项。如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第3张

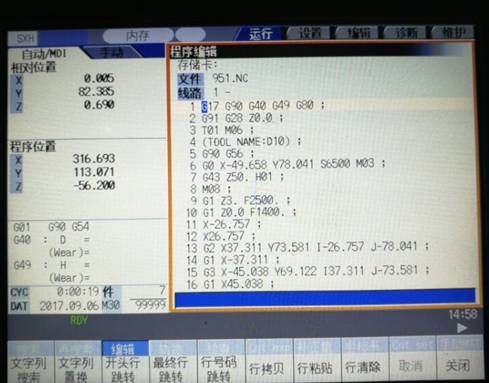

进入编辑选项对话框后,窗口是这样的,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第4张

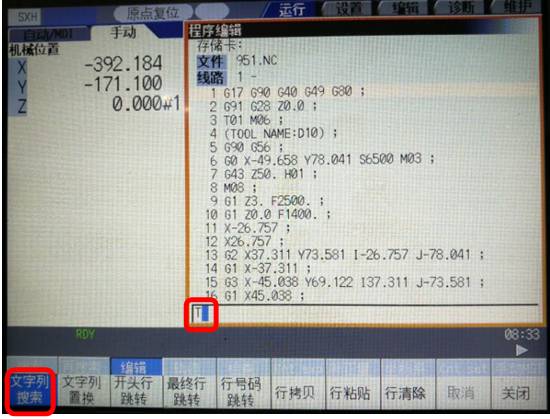

3、然后按屏幕下方“文字列搜索”选项(也就是启用搜索功能,并呈蓝色高亮显示),然后通过操作机床面板字母键输入“T”,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第5张

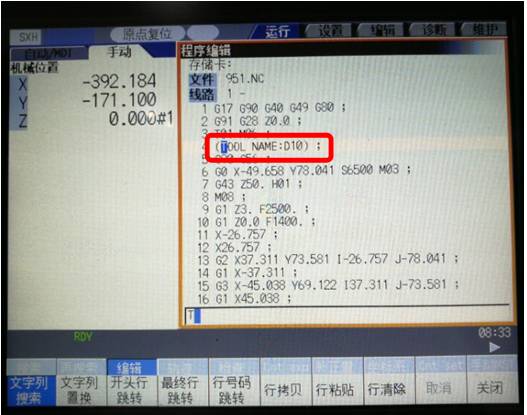

4、然后按机床操作面板上的输入键三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第6张”,光标将搜索到下一段出现字母“T”的程序段,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第7张

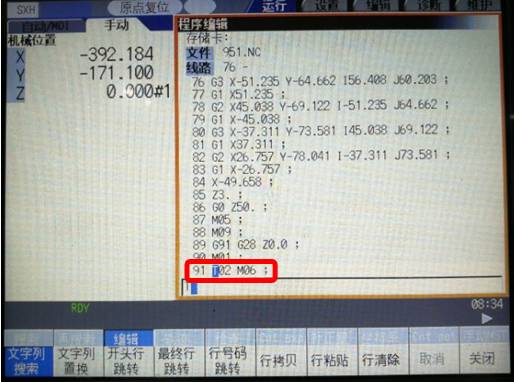

搜索到第一个“T”,表示刀具名称的意思。但这一行并不是我们想要的,然后接着按机床操作面板上的输入键“”,搜索下一个“T”,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第8张

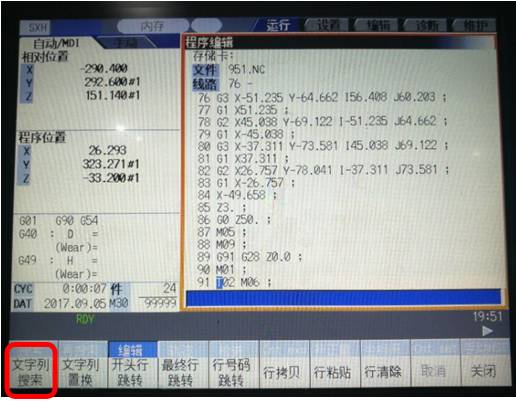

通过看程序,我们知道此处是下一把刀具的开头,此时我们需按“文字列搜索”选项,取消“文字列搜索”功能(此时该选项呈灰白色状态),如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第9张



5、然后按机床操作面板上的输入键三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第10张”,保存搜索到的程序段停留位置,同时系统提示“搜索结束”。如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第11张

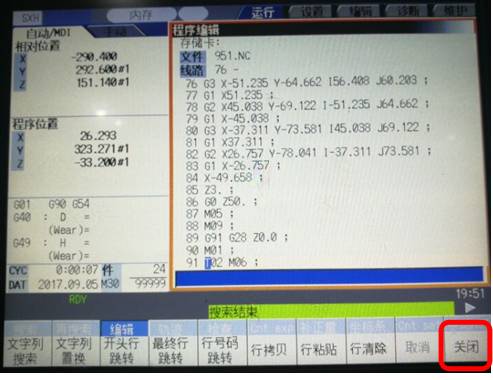

6、然后按显示屏下方的“关闭”选项,关闭程序编辑窗口。如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第12张

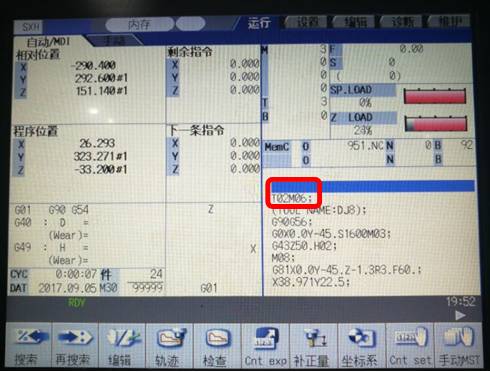

7、关闭窗口后,显示屏界面程序将停留在“T02 M06”程序段。如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第13张



8、最后按“循环启动”键,机床运行,如下图:

三菱M70系统如何从程序中间开始运行操作? 三菱加工中心 第14张

以上就是三菱M70系统从程序中间开始运行的操作。希望大家能更多的转发与分享,帮助更多像您一样努力学习技术的人。
