法兰克加工中心CNC数控MF系统如何调取机床程序

频道:法兰克加工中心 标签: 时间:2018年06月21日 浏览:14190次 评论:0条



温馨提示:法兰克MF系统调取机床内存程序,总共有两种操作方法。

第一种:通过检索程序”调取

第二种:通过主程序”名称调取

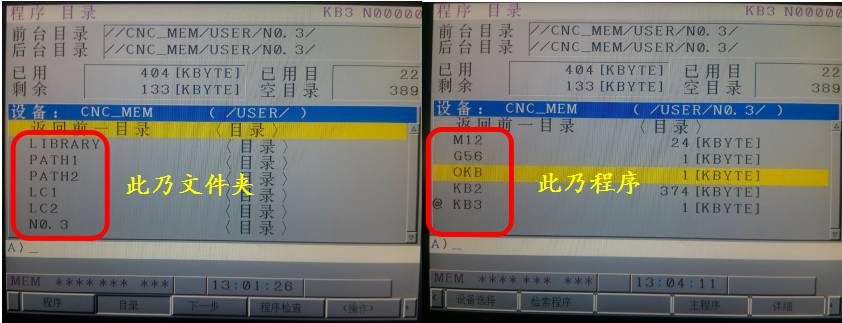

首先我们来看一下笔者机床内存中的程序,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第1张

注:通过以下操作,可以浏览到机床内存程序。MEM”记忆模式状态下,按机床操作面板“PROG”功能键,然后接着按“目录”选项,然后接着按“操作”选项,然后接着按“设备选择”选项(如果没有看到该选项,可以通过显示屏下方拓展键法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第2张”翻页查找),然后接着按机床内存“CNC MEM”选项,也就可以浏览到机床内存的文件(上图目录中有多个文件夹,“NO.3”文件夹为笔者创建的,其它的文件夹为系统自带的。我们可以通过操作机床面板上下键“法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第3张”跳到“NO.3”文件夹上,然后通过按机床操作面板输入键“法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第4张”进入该文件,就可以看到该文件夹中的程序




一:使用“检索程序”调取操作篇:(调取程序“KB2”程序为例)

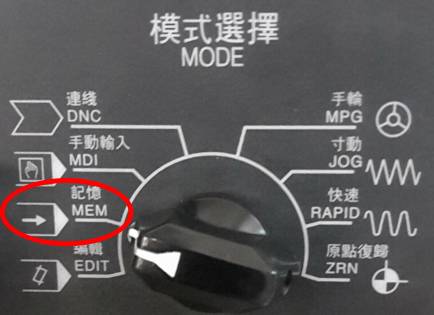

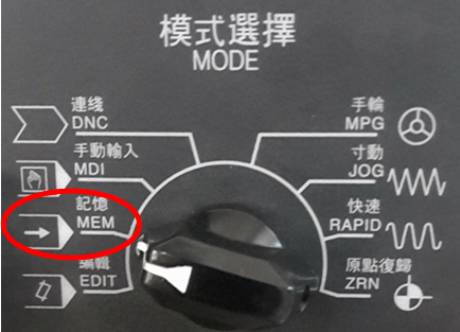

1)首先将机床模式打到“MEM”记忆状态,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第5张


3)然后按屏幕下方“程序”选项,接着按“操作”选项,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第6张

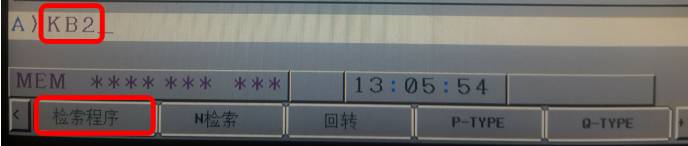

(4)然后通过操作机床面板输入“KB2”(字母K、B为小键盘,如需输入小键盘字符,需先按“shift,然后按字母,才能显示小键盘字符)然后接着按“检索程序”选项,就完成了程序的调取。如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第7张

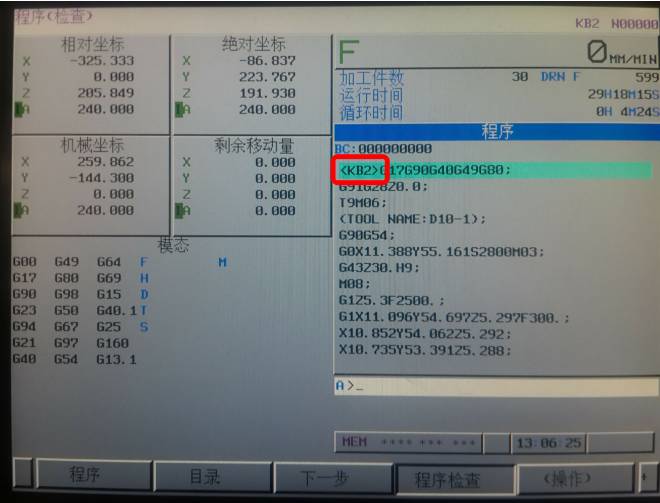

下面我们来看一下利用检索程序”的方法,显示的程序,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第8张

现在可以按“循环启动”啦!(注意啦,此种方法在调取程序时,程序名必须位于“前台目录”设置的文件夹下,对于其它文件夹下的程序是无法进行检索的,除非重新设定“前台目录”)。




:使用“主程序”调取操作篇:(调取程序“OKB”程序为例)


1)首先将机床模式打到“MEM”记忆状态,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第9张

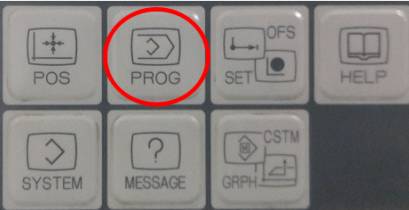

2)然后按操作面板PROG”功能键,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第10张


3)然后按屏幕下方“目录”选项,接着按“操作”选项,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第11张


4)然后按设备选择”选项(如果没有看到该选项,可以通过显示屏下方拓展键”翻页查找),如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第12张

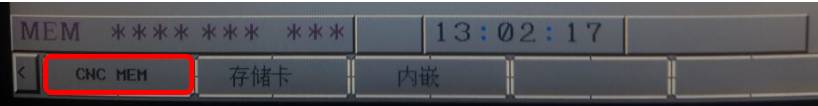

5)然后接着按机床内存“CNC MEM”选项,,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第13张

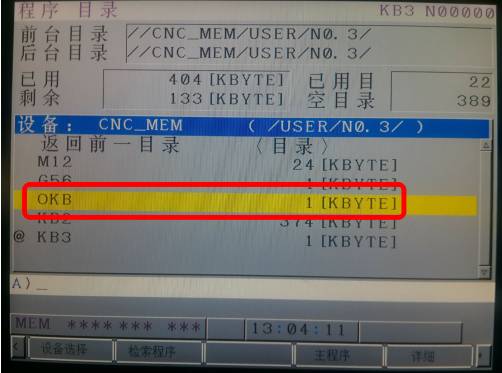

6)然后通过操作机床面板上下键“法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第14张”将光标停留在NO.3文件夹上,然后按输入键法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第15张,进入该文件夹,然后又通过上下键“法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第16张”将光标停留在“OKB”程序上,然后按“主程序”,就完成了程序的调取。如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第17张

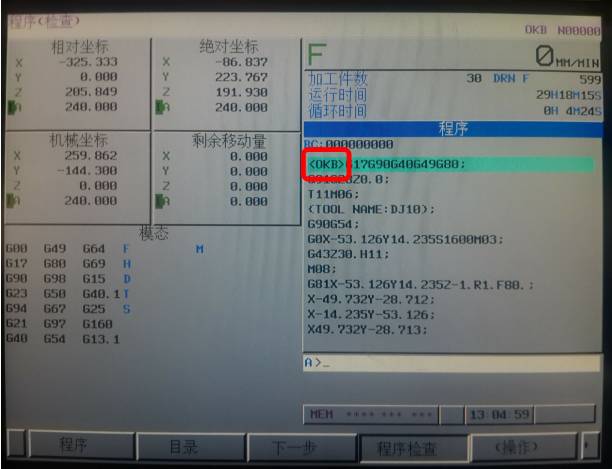

下面就让我们来看一下利用主程序”的方法,显示的程序,如下图:

法兰克加工中心CNC数控MF系统如何调取机床程序 法兰克加工中心 第18张

现在可以按“循环启动”啦!

 以上就是法兰克MF系统调取机床内存程序的两大操作方法。希望大家能更多的转发与分享,帮助更多的数控技术爱好者。
