法兰克发那科CNC加工中心MF系统如何新建程序

频道:法兰克加工中心 标签: 时间:2018年06月21日 浏览:23203次 评论:0条

作为一名技术人员对于一些简单的程序,免不编写。 那么法兰克MF系统如何新建一个程序呢?


一:新建一个程序操作篇:(以新建100”程序为例)

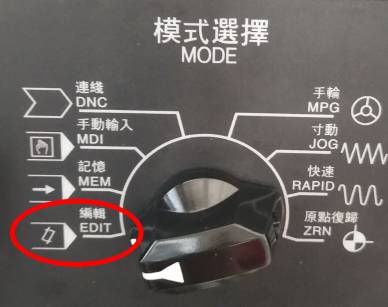

(1)首先将机床模式打到编辑”状态,如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第1张

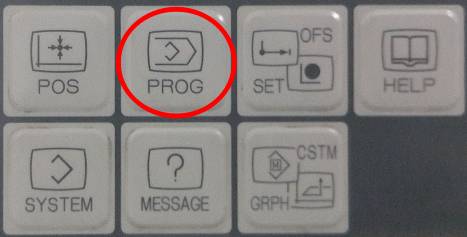

2)然后按操作面板“PROG”功能键,如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第2张


3)然后按屏幕下方“目录”选项,接着按“操作”选项,如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第3张

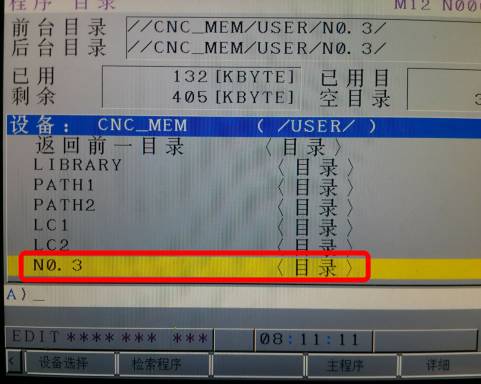

4)然后接着按设备选择”选项(如果没有看到该选项,可以通过显示屏下方拓展键法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第4张”翻页查找),然后接着按机床内存“CNC MEM”选项,也就可以在机床内存中新建程序了。(下图目录中有多个文件夹,“NO.3”文件夹为笔者创建的,其它的文件夹为系统自带的。我们可以通过操作机床面板上下键“法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第5张”将光标停留在“NO.3”文件夹上,然后通过按机床操作面板输入键“法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第6张”进入该文件夹,就可以在此文件夹下新建程序)。如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第7张

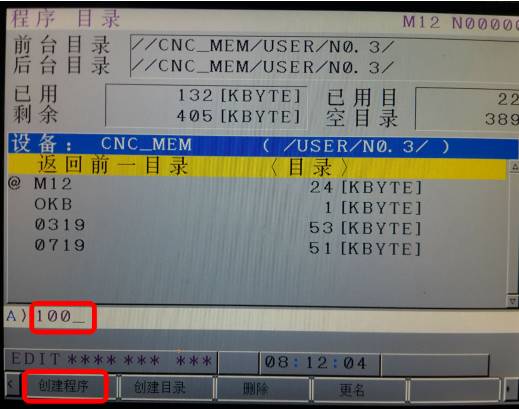

(6)例如我们想新建一个100”程序,通过操作机床面板数字键编写100”,然后按创建程序“选项,就完成了新建100”程序操作。如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第8张

(温馨提示:如果您想新建一个文件夹,就按“创建目录”选项,系统将会在该文件夹下新建一个“100”文件夹,不管学什么数控系统,只要有举一反三的思维,很多不懂的也会一通百通)

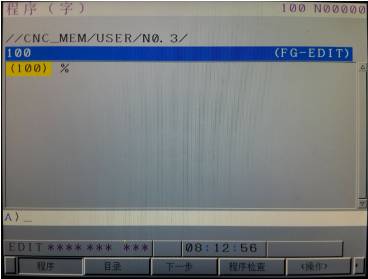

7)然后按机床操作面板“PROG”功能键,返回程序界面,就可以编写程序了。如下图:

法兰克发那科CNC加工中心MF系统如何新建程序 法兰克加工中心 第9张


以上就是法兰克MF系统新建程序的操作。希望大家能更多的转发与分享,帮助更多的像您一样努力学习技术的人。
