发那科法兰克加工中心MF系统在MDI模式编写程序案例

8177 人参与  2018年06月21日 21:25  分类 : 法兰克加工中心  评论


根据网友提问,今天笔者给大家分享一下如何在MDI模式下手工编写一些简短的程序,实现对机床准确、快速的控制。



◆MDI模式下手工编写程序操作篇:

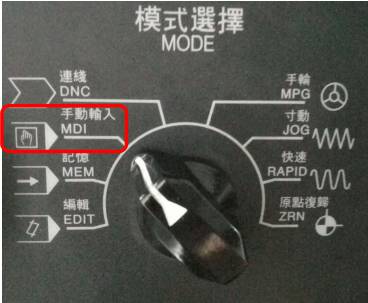

1)首先将机床模式开关打到“MDI”状态。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第1张

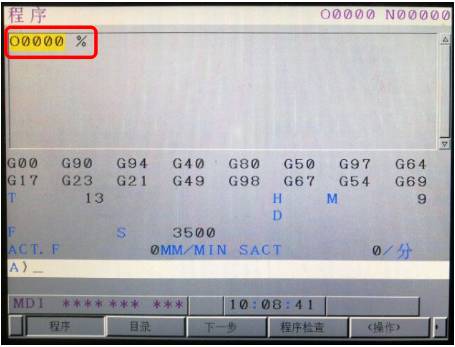

2)然后按机床操作面板发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第2张”功能键,进入“程序”界面,就可以手工编写一些简短的程序。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第3张

提示:MDI程序界面自带程序开头与结尾,开头为“O(字母)+ 0000(数字”,结尾为“%”,编写完一段程序后,需按“EOB”键,表示分隔符号( ;),如果没有输入分隔符号,将会发生EOB”报警。



下面我们开始来编写程序啦!

编写案例1:换刀操作

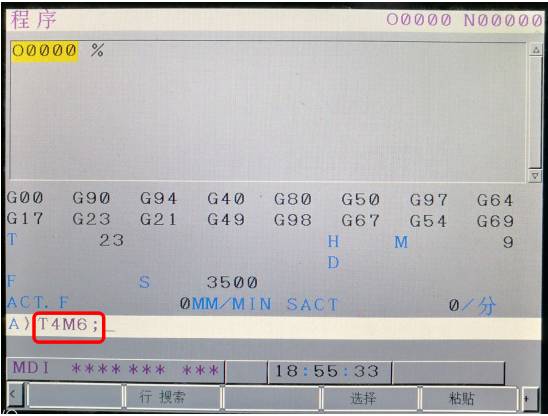

1.1 例如我们想换取刀库上的4号刀,此时可以通过操作机床面板编写“T4 M6 ;”。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第4张

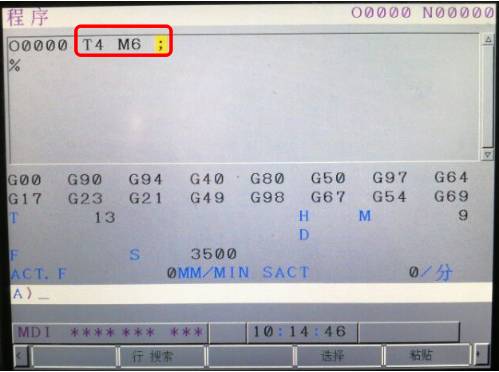

1.2 然后按插入键发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第5张”,程序将会被输入到MDI界面。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第6张


1.3 最后按“循环启动”按键,机床开始执行换刀动作。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第7张


请观看换刀视频:




编写案例2:分中操作

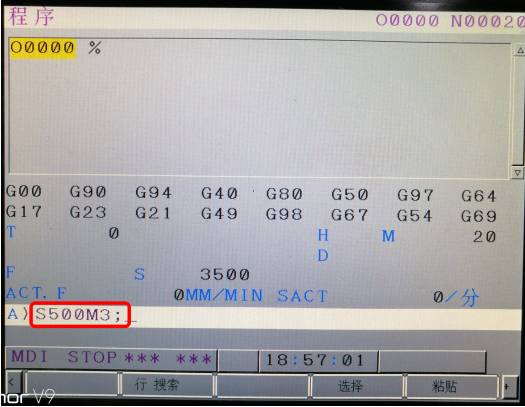

2.1 例如我们采用分中棒建立坐标系时,需要将主轴旋转起来,此时可以通过操作机床面板编写“S500 M03 ”。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第8张

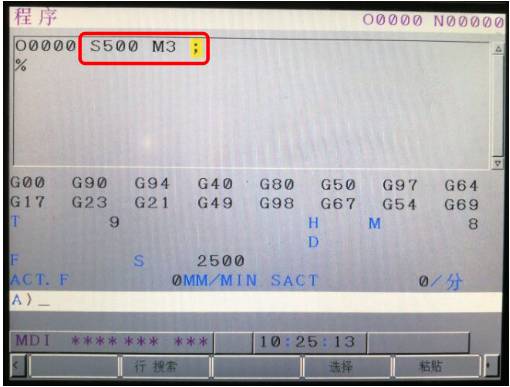

2.2 然后按插入键发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第9张”,程序将会被输入到MDI界面。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第10张


2.3后按“循环启动”按键,主轴就旋转起来啦。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第11张


请观看分中视频:




编写案例3:打刀摆

例如在加工精密零件时,需要对装夹好的刀具进行打摆动检测,防止零件过切。而且有利于减少刀尖磨损,提高刀具使用寿命。

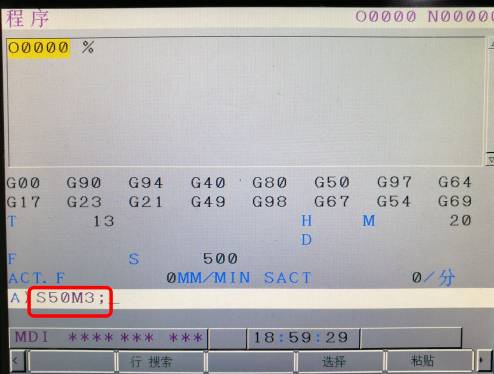

3.1 首先我们要将装夹好的刀具旋转起来,此时可以通过操作机床面板编写“S50 M03 ;”。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第12张

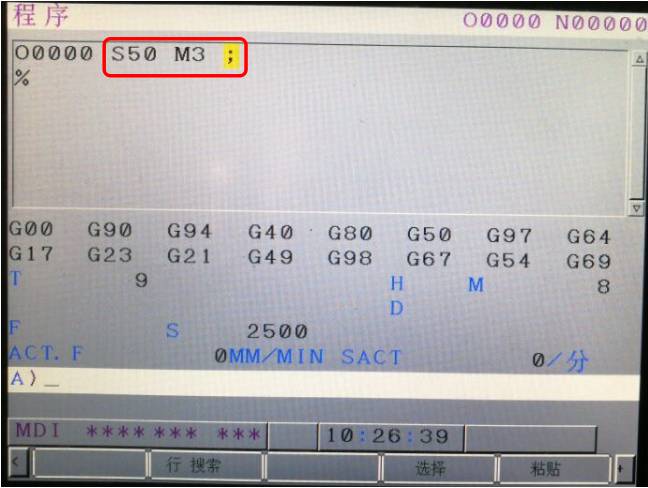

3.2 然后按插入键发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第13张”,程序将会被输入到MDI界面。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第14张


3.3 然后按“循环启动”按键,主轴开始进行低速旋转。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第15张

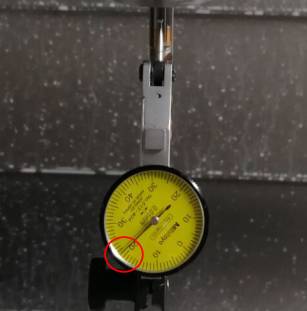

3.4 然后我们通过观察表针跳动的误差,得出刀具摆动值。如下图:

发那科法兰克加工中心MF系统在MDI模式编写程序案例 法兰克加工中心 第16张


请观看打刀摆视频:


知识延伸:对于精密零件加工,检测刀具摆动,有助于防止零件加工过切,延长刀具使用寿命等优点。笔者在此将刀具摆动的实际经验分享给大家,希望对大家有所帮助。

(1)  定点钻(倒角刀)、钻头、丝锥、刀具摆动控制在0.05mm以内。

(2)  铣刀开粗:刀具摆动控制在0.03mm以内。

(3)  铣刀中光:刀具摆动控制在0.02mm以内。

(4)  铣刀光刀:刀具摆动控制在0.01mm以内,最大不超过0.02mm



以上是法兰克MF系统在MDI模式下手工编写程序的操作,希望大家能更多的转发与分享,帮助更多的像您一样努力学习技术的人。
