工作中要经常接触各类零件图纸，使用视图、剖视图、剖面图表示零件的内外结构；各部分的轮廓尺寸及转变，今天就来和大家说说这些图纸该如何读，看看你都读对了吗？

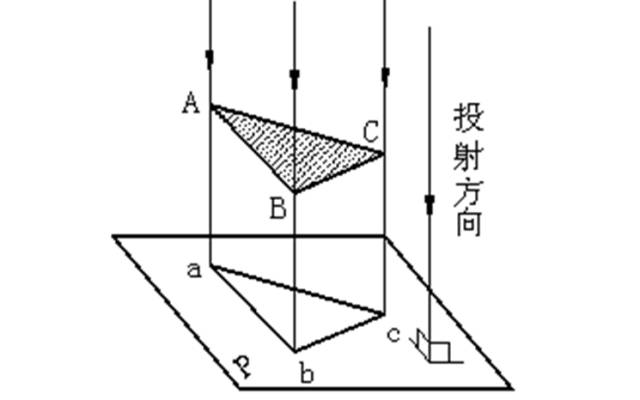

▌ 正投影法
投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。

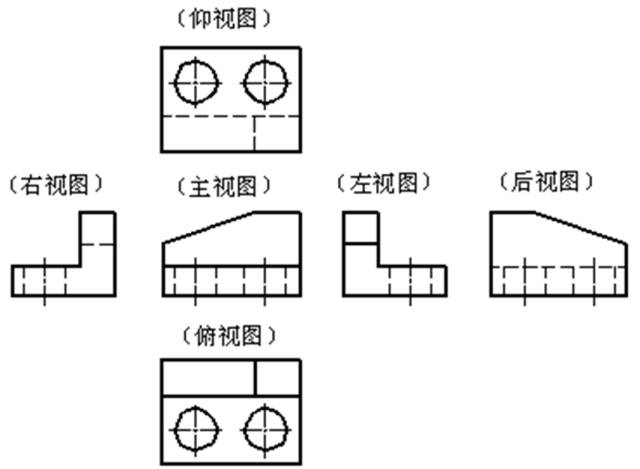

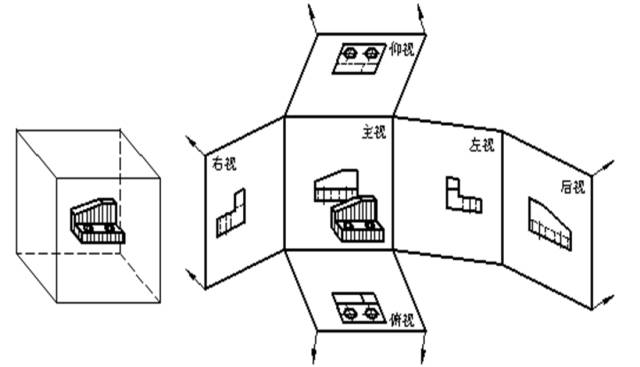

1. 基本视图

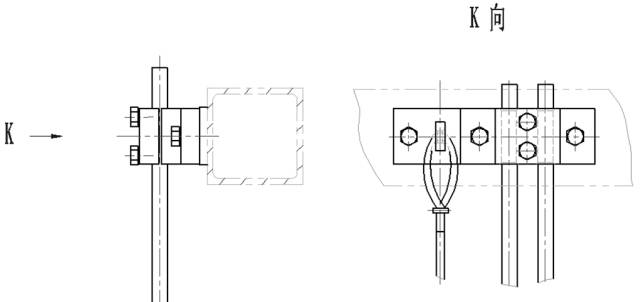

2. 向视图
3. 局部视图

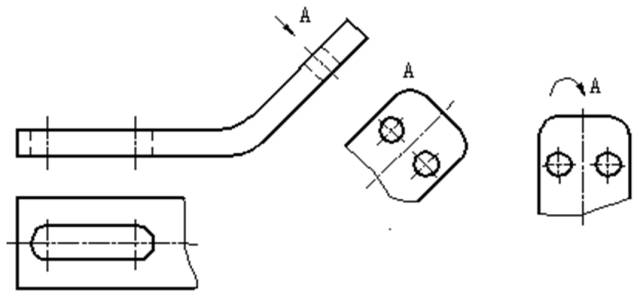

4. 斜视图

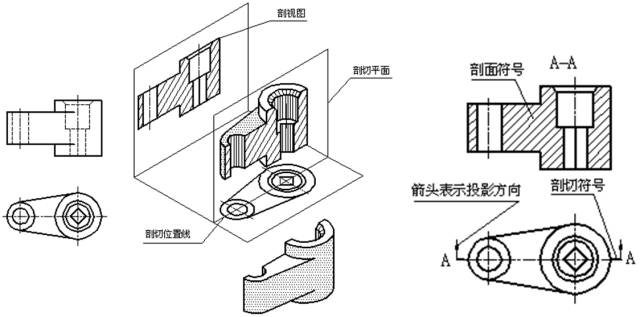

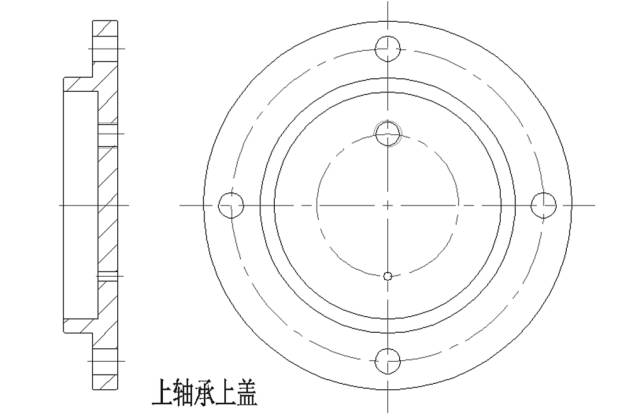

5. 剖视图
1）全剖视图

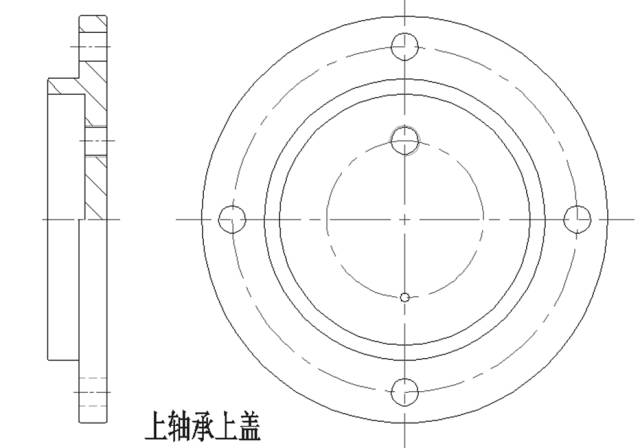

2）半剖视图
3）局部剖视图

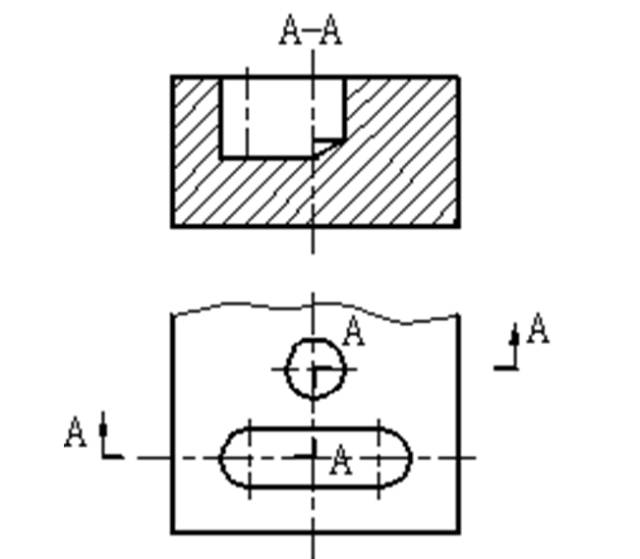

4）阶梯剖

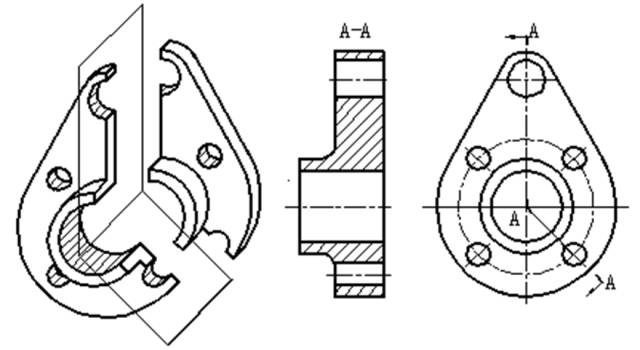

5）旋转剖

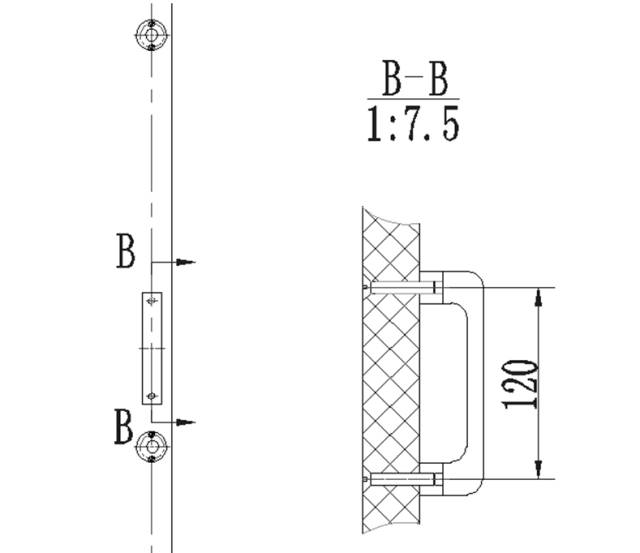

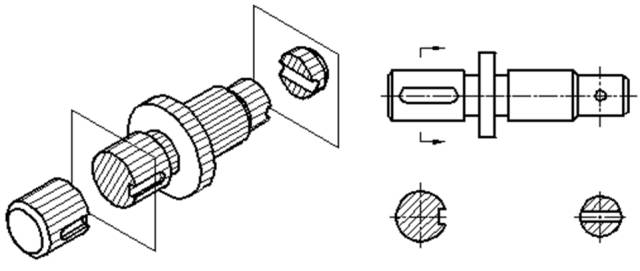

6. 断面图
假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。

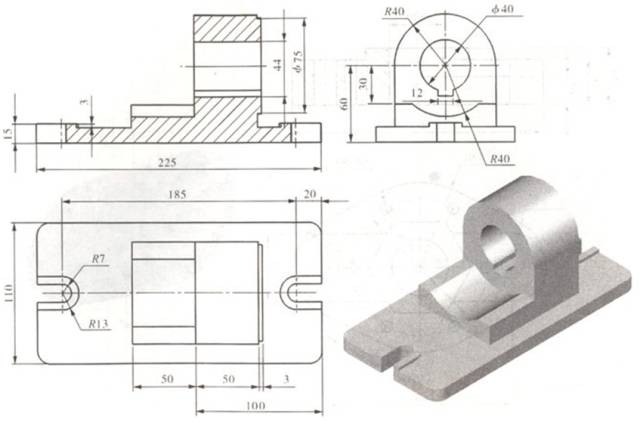

▌识读零件图的一般方法和步骤
（1）首先看标题栏，概括了解零件
看标题栏，了解零件名称、材料和比例等内容，从而大体了解零件的功用，从名称判断该零件属于哪一类零件。从材料判断该零件大致的加工方法。从比例判断该零件的实际大小，从而对零件有初步的了解。
（2）分析研究视图，想象结构形状
看视图，分析零件各视图的配置及视图之间的关系，采用的表达方法和表达的内容，运用组合体的读图方法，形体分析法和线面分析法来读懂零件各部分的结构，想象出零件各部分的形状、相对位置及其作用。
（3）分析所有尺寸，弄清尺寸要求
综合分析视图和形体，分析零件的长、宽、高三个方向的尺寸基准，然后从基准出发，以结构形状分析为线索，再了解各形体的定形和定位尺寸，弄清各个尺寸的作用，图形和尺寸表达的是零件的形状和大小，读图时应把视图、尺寸和形状结构三者结合起来分析。
（4）分析技术要求，综合看懂全图
读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。了解其代号含义。必要时还要联系与该零件有关的零件一起分析。
