G52局部坐标系偏置
启用格式: G52 X_ Y_ Z_
取消格式: G52 X0. Y0. Z0.
指令说明：
G52：启用或取消坐标系偏置命令
X、Y、Z：分别表示加工坐标系偏置的矢量方向与距离

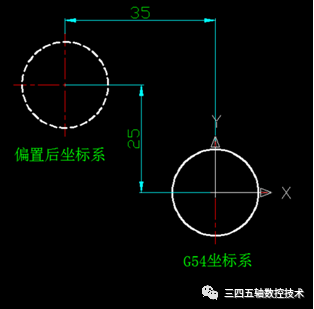

图形示意：
G54 G52 X-35. Y25.
实际运用案例说明:
案例1

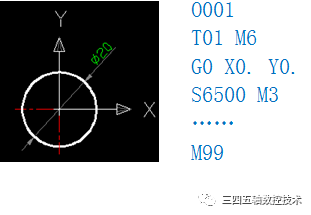

笔者以坐标系为圆心，编写了一个铣孔子程序

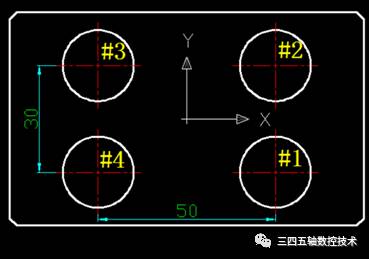

然后利用该子程序分别铣#1、#2、#3、#4，如下图：
程序内容如下：
O8000
G91 G28 Z0.
G90 G54
G52 X25. Y-15.（铣#1）
M98 P1（呼叫O001）
G52 Y15.(铣#2，因X值相同，故省略)
M98 P1 （呼叫O001）
G52 X-25. Y15.(铣#3，因X值相同，故省略)
M98 P1 （呼叫O001）
G52 Y-15. (铣#4，因X值相同，故省略)
M98 P1（呼叫O001）
G54 G52 X0. Y0.（取消X、Y轴偏置）
M5
……
M30
使用G52通过主程序呼叫子程序，实现连续加工4个不同位置相同孔。
案例2：
笔者以D6*90°倒角刀对产品进行倒角，加工后，发现底部倒角过小,故采用G52进行调试。
程序内容如下：
%
O001
T01 M06
G90 G54
G0 X3.2 Y-2.5 S6500M03
G43 Z10. H01
……（顶部倒角,省略）
G0 Z10. （抬刀，准备加工底部倒角）
G54 G52 Z-0.1（启用局部坐标系，G54坐标系Z轴下降0.1）
G0 X8.7 Y-2.5
Z1.5
G1 Z-1.5 F1600
G3 X10.7 Y-.5 I0.0J2.
……（底部倒角，省略）
G0 Z10.
G54 G52 Z0. （取消局部坐标系）
M05
……
M30
%
使用注意事项:
1、该指令用于偏置G54～59、G54.1P1～G54.1P48坐标系，根据多年实战经验，在使用多个坐标系加工时，为防止失误。建议在启用或取消时，在G52指令前添加坐标系。（如：G54 G52 X_ Y_ Z_）
2、记得曾有数控人员说机床不用取消G52也没有出现问题，这是因为G52的取消也可以通过系统参数自动取消。

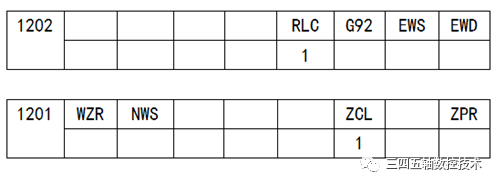

例如:FANUC Oi Mater-MD系统，可以通过以下参数设置
注：1202选项中的RLC，这个定义系统复位或M30程序结束后是否取消局部坐标系。（0：不取消；1：取消）
1201中的ZCL选项，也起到一定的功效，这个定义执行手动返回参考点后，是否取消局部坐标。（0：不取消 1：取消）
