FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思

频道:法兰克加工中心 标签: 时间:2018年10月16日 浏览:13662次 评论:0条

G代码解释:

G98:返回安全平面

G99:返回起始平面


FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思 法兰克加工中心 第1张

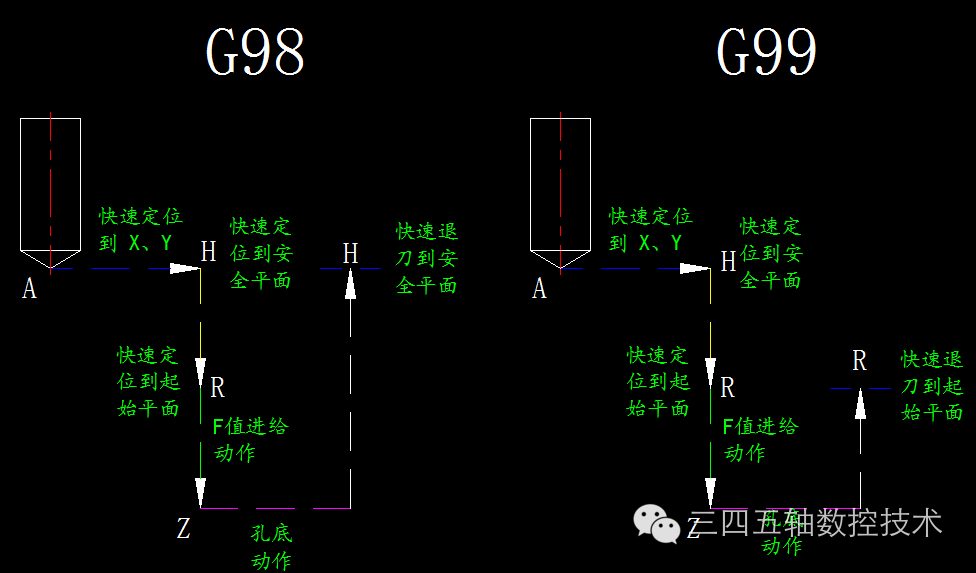

G98/G99 动作循环对比示意图


提示:FANUC系统默认模态指令为G98,返回到安全平面(程序中可省略不写)。在不影响避让工装夹具时,特别是在批量加工零件中,为了提高钻孔加工效率,可以在固定循环指令后面写入G99,减少刀具的提高高度,充分的提高加工效率。


FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思 法兰克加工中心 第2张

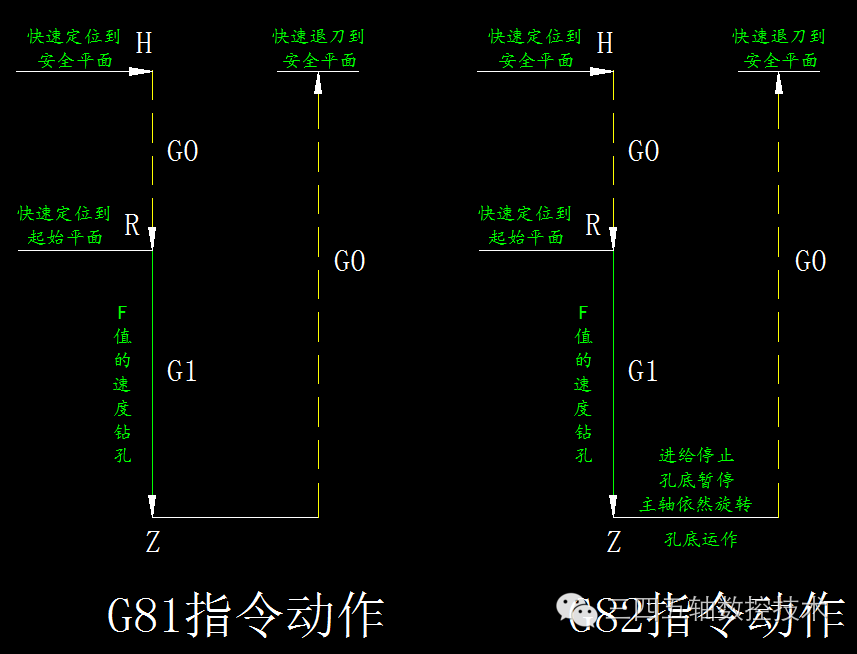

G81、G82动作循环对比示意图


1、G81钻孔加工循环指令格式为:

G81  G98/99 X__  Y__  Z__  R__  F__

 说明:  1X、Y为孔的坐标值位置;

(2)Z为孔的加工深度;

(3)R为起始高度;

(4)F为进给速度(mm/min);

运动过程如下

(1)钻头快速定位到孔加工循环起始点(X,Y);

(2)钻头沿Z方向快速运动到安全平面(H);

(3)钻头沿Z方向快速运动到起始平面R;

(4)钻头以F值的G1速度钻孔,直到钻到Z值深度为止;

(5)钻头快速退回到起始平面R或退回到安全平面(H);

FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思 法兰克加工中心 第3张

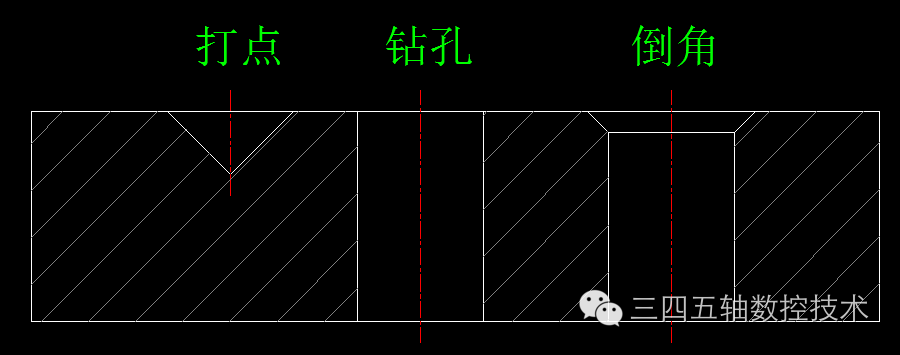

FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思 法兰克加工中心 第4张经验:该指令一般用于钻中心点,加工孔深小于5倍直径的孔或倒角。例如加工铝板,塑料、铜、等易切削材料可一次性钻到孔底,极大的提高了钻孔效率。

2G82钻孔加工循环指令格式为:

    G82  G98/G99  X__  Y__  Z__  R__  P__  F__

说明:1X、Y为孔的坐标值位置;

(2)Z为孔的加工深度;

(3)R为起始高度;

(4)P为暂停时间,单位为ms(毫秒);

(5)F为进给速度(mm/min);



运动过程如下

(1)  钻头快速定位到孔加工循环起始点(X,Y);

(2)  钻头沿Z方向快速运动到安全平面(H);

(3)钻头沿Z方向快速运动到起始平面R;

(4) 钻头以F值的速度钻孔,直到钻到Z值深度为止;

  (5)钻头在孔底作进给停留动作,主轴依然转动;

  (6)钻头快速退回到起始平面R或快速退回到安全平面(H)。



FANUC加工中心cnc数控系统G81、G82固定循环代码指令是什么意思 法兰克加工中心 第5张经验:该指令一般用于锪平面、锪沉头、埋头孔加工,倒角、因在孔底作停留动作,有利于孔底平面、倒角更加光滑。也可用于钻中心点,用于钻钢料或较硬的材质,有利于中心点角度的形成。
