大家都知道数控加工程序在编写完成后上机加工之前都需要程序员多次校验程序，确保加工程序的安全，不出事则已，出事就非常危险，所以程序的校验仿真就非常重要的。
在数控系统中程序的校验方法各有不同，比如FANUC有图形模拟，新代系统有手轮模拟，这些模拟的方式仅仅适合于老鸟，新手只怕是会有难度，就像FANUC系统上，你没有机床锁，辅助功能锁，一样会出问题。这时候电脑上的数控仿真软件就非常重要了。
抓住主要矛盾，这篇文章，主要告诉大家，斯沃仿真怎么用，在斯沃上没有问题，上机就肯定没问题，如果一个新手冒冒失失就上机实战，把机床撞坏了，那损失就不必多讲了。仿真在基础培训上的作用是大大的，不用考虑机床 刀具 量具的磨损。
打开斯沃，由于我用的是windows10的系统，对斯沃高版本的破解是有问题的，所以我就用了一个绿色版本，直接打开直接用。
选择机床的时候我们一定要注意，我们一般用fanuc系统结尾带T的 T代表车床，这次我就用FANUC做代表了。点击运行，进入主界面。

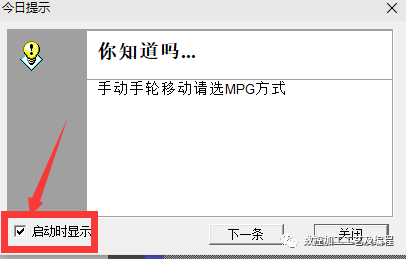

一般每次打开斯沃的时候都会有基础知识提示，我们可以把上面的小钩去掉，选择关闭，以后就不会有提示了。
按住鼠标右键，可以自由旋转机床，以便于观察机床的机构。
由上图可知这是一台前置八方刀架的数控车床，这时候肯定会有人不习惯了，我相信现在大部分厂子里面用的都这种机床，知识刀架不同，一般都是四方的。
下面我们就来改改，改成我们所熟悉的样子。

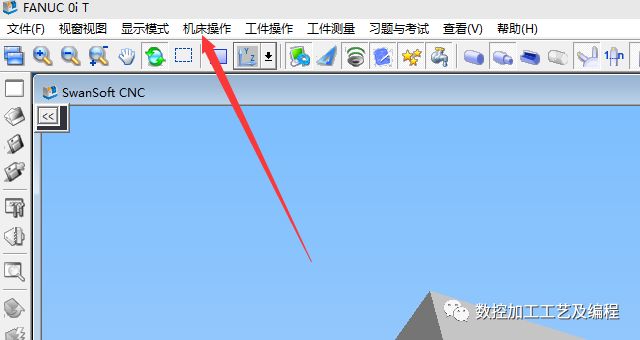

点击机床操作-参数设定-机床参数

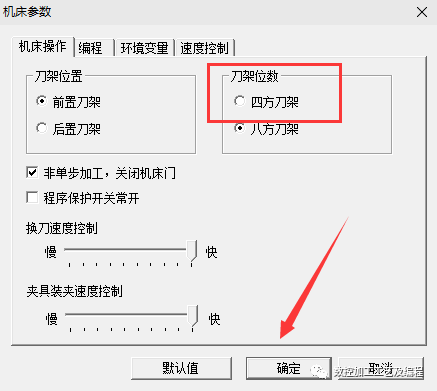

按下图将刀架改为四方的并确认退出
这样就顺眼些了吧
急停打开-准备开搞
然后XZ轴回零

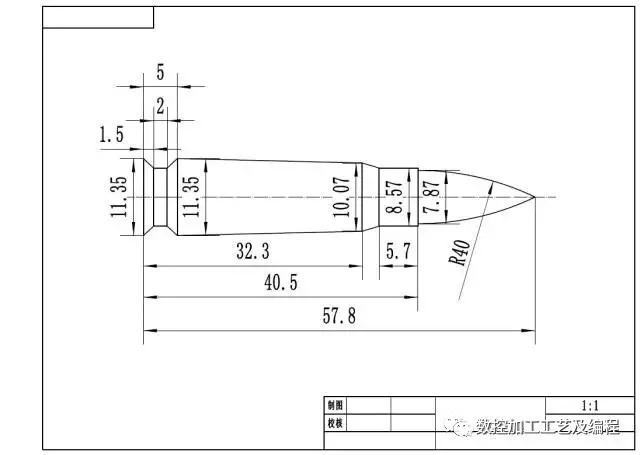

大事已成，准备我们需要加工的图纸，我们就以前面的工艺品子弹为例，具体介绍。
第六十八讲 子弹
程序附上
O4585
M03S1000
T0101
G00X100Z100
X12Z2
G71U1.5R1
G71P1Q2U0.5W0S1000F0.2
N1G0X0
Z0
G03X7.87Z-17.3R40
G01X8.57
Z-23
X10.07Z-25.5
X11.35Z-52.8
X11.35Z-60
N2G01X12
G70P1Q2S1800F0.08
G0X100Z200
M5
M30
由上图图纸可知，毛坯大小可用直径12的棒料，长度随意嘛，仿真着玩。

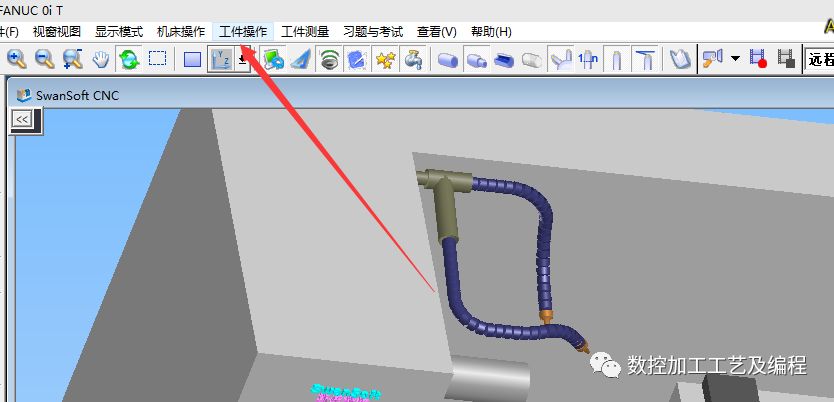

进入软件，点击工件操作-设置毛坯

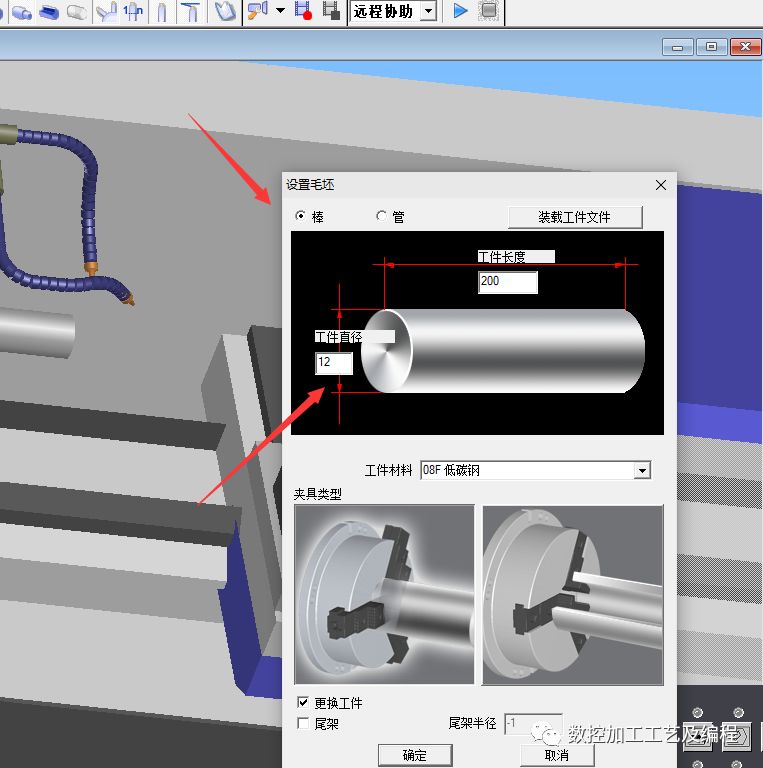

毛坯设置如下图
点击确定，看主界面。毛坯实时变化了。
毛坯准备好，下一步刀具-程序，一步一步接着来。
刀具-使用一把90度外圆车刀。进入软件定义

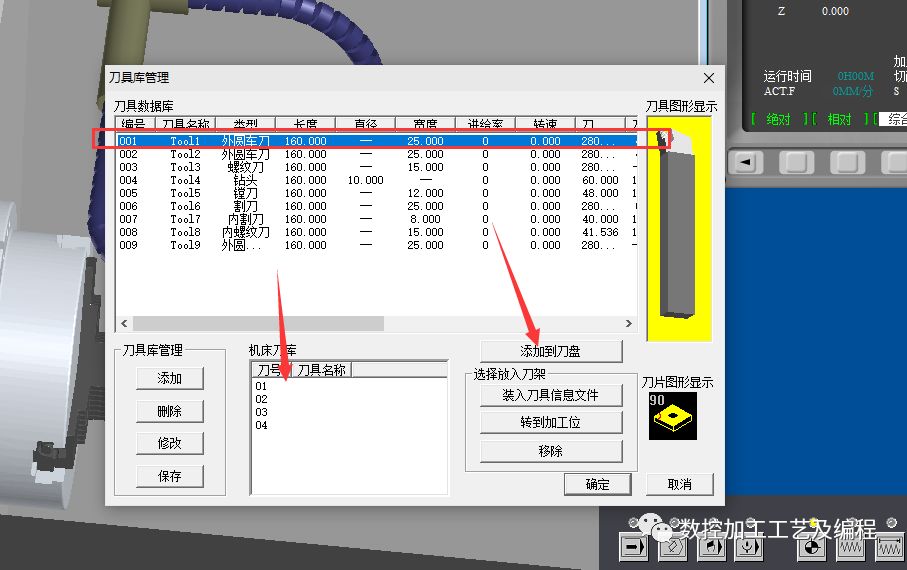

点击机床操作-刀具管理-进入如下界面
选择一号刀具-点击添加到刀盘-1号刀位
成功后如下图
刀具装好了，那就对刀，实际中一般都是端面来一刀，外圆来一刀，等等，但是请注意这是仿真，不用这么麻烦。跟着我的节奏来。
点击机床操作，快速定位。
点击确定
这个位置是不是X12Z0的位置呢。快不快？

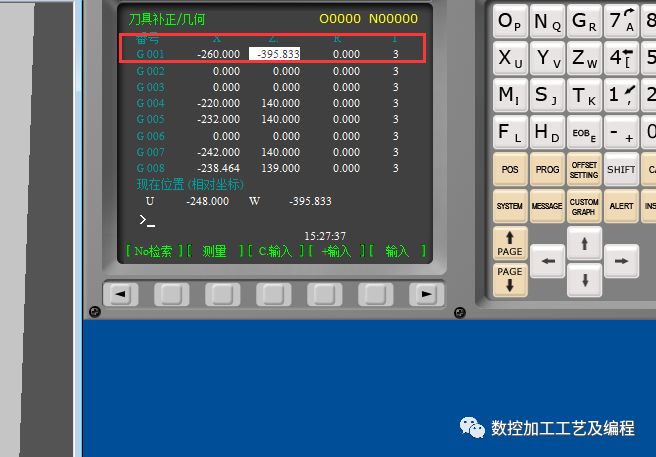

接下来测量一下
刀对好了，接下来，写入程序，大家肯定不愿意鼠标一个一个点，实际中都有CF卡，线传呢，这里的方法更加暴力。
我们将上面的程序拷贝下来，在桌面建一个文档。把程序复制过去。
机床打到编辑状态。
给打入进去的程序，命一个新的程序名。
然后选择文件-打开-如下图（选择 否 ）
进入下一步
选择所有文件-找到你桌面保存的程序-选择打开
这样程序就载入了。
大事已成，关上机床门，ok。比赛事不关门做事，是会被扣现场分的。
打到自动模式
循环启动。

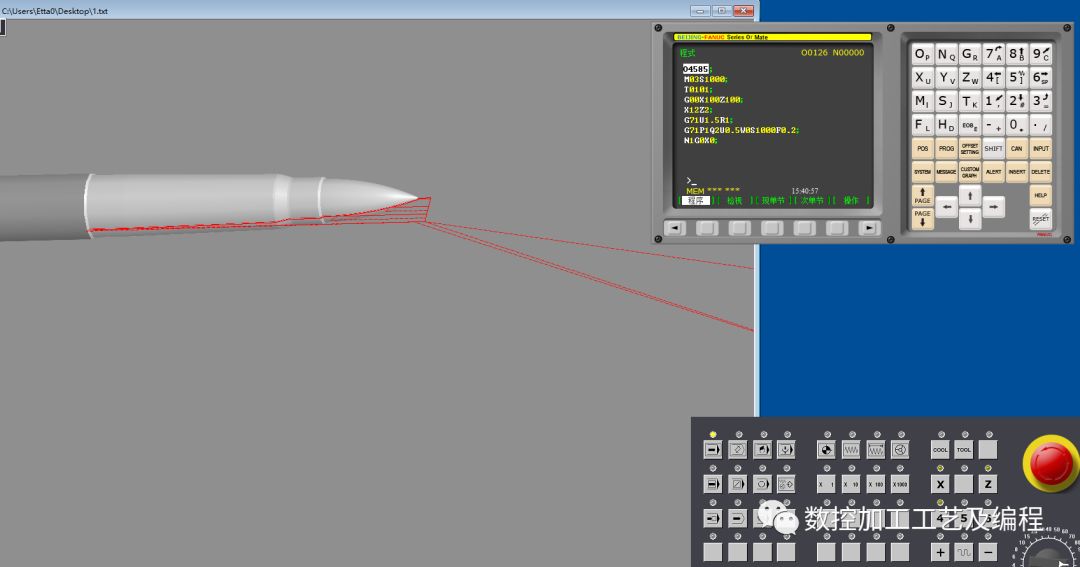

最终结果
来源数控加工工艺编程
标签： 数控仿真软件
