UG编程在清角的出现断刀,什么原因,我们怎么解决

频道:UG 标签: 时间:2019年05月28日 浏览:399次 评论:0条


在UG编程清角参考刀具,有时会出现先加工下面再加工上面,导致在CNC加工中,直接断刀,这是什么原因造成的呢

我们来看一下以下的图

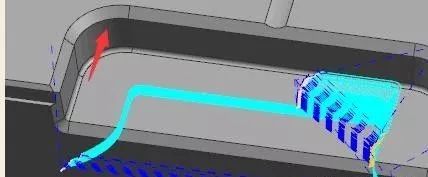

UG编程在清角的出现断刀,什么原因,我们怎么解决 UG 第1张


可以看到,在左上角还未清完就直接先清了下面了,这样的话,就会直接撞到左边角落里的残料

也就是出现先加了下面,再来清左上的角的现象

我们来看,指令里的切削参数的设置

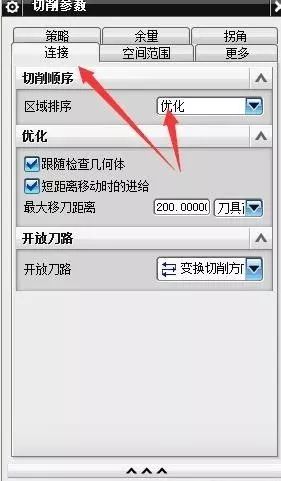

UG编程在清角的出现断刀,什么原因,我们怎么解决 UG 第2张


这个优化是什么意思呢

优化是按照最近移刀距离的顺序进行。所以,在清完右边的角后,然后紧跟着向下走,就先忽略了左角的残料

全部清理完了后,再清的左上角

我们这里需要把优化改成标准

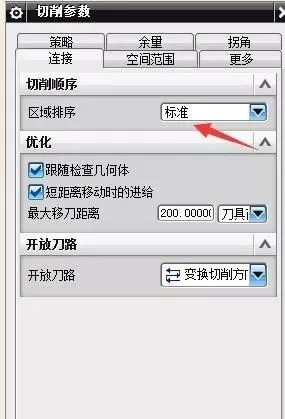

UG编程在清角的出现断刀,什么原因,我们怎么解决 UG 第3张


标准就是如果切削区域有两个或者两个以上的时候,加工不同切削区域的先后顺序,从上到下,虽然提刀会多点,但是安全

UG编程在清角的出现断刀,什么原因,我们怎么解决 UG 第4张


铣到一定的高度后,会先提刀来清左边的角,

这样的话,就不会撞到残料,你学会了吗?
