如何用数控车床宏程序加工变螺距螺纹?数控车床怎么加工变螺距螺纹?

频道:数控车床编程 标签: 时间:2019年05月28日 浏览:560次 评论:0条

关于变螺距螺纹,常见的有下面两种形式:

1,      牙变槽不变

2,      槽变牙不变



如何用数控车床宏程序加工变螺距螺纹?数控车床怎么加工变螺距螺纹? 数控车床编程 第1张

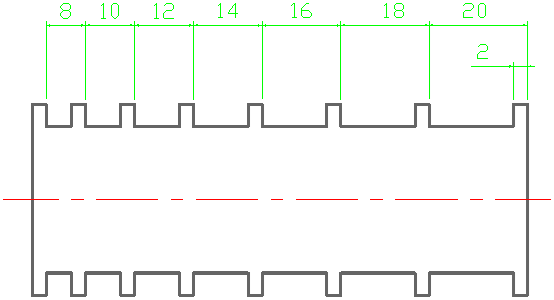

这种类型的螺纹槽宽逐渐变化,牙尺寸固定,如下示意图:

如何用数控车床宏程序加工变螺距螺纹?数控车床怎么加工变螺距螺纹? 数控车床编程 第2张


螺纹槽由初始的18(20-2=18), 依次递减16(18-2=16),14,12……,牙宽尺寸为2。


这种【槽变牙不变】螺纹程序如何编写呢?思路如下:

1,      深度方向采用分层切削,每切一层深度不断减少。

2,      宽度方向通过移动螺纹切削起点位置来赶刀。


O 1111
G21 G40 G97 G99 T0100
T0101 螺纹刀
S300 M03
G00 X38. Z21 螺纹循环起点
#1= 0.5 第一刀切深
#2= 2.0 牙型高度(半径值)
N1 #2=#2-#1  每次切深后的剩余牙高
IF [#2 LE 0.05 ] GOTO2  如果剩余牙高≦0.05,则转移到N2程序段
G00 X[30+2*#2]  30为螺纹外底径
G34 Z-100. F20 K-2
G00 X38.
Z21.
#1=0.8*#1  每次切深为上次的0.8 倍
IF [#1 GE 0.05 ] GOTO1  如果切深≧0.05,则转移到N1程序段。
#1=0.05  否则,切深固定在0.05
GOTO1 转移到N1程序段
N2 G00 X30 Z21
G34 Z-100 F20 K-2
G00 X38
Z21
#3=0.02 *每次赶刀量
N3 G00 Z[21-#3]*螺纹起刀点向左移动#3
X30.
G34 Z-100 F[20-#3] K-2 *螺纹自起刀点开始,每转过一圈,则刀具向右移动#3
G00 X38
Z21
#3=#3+0.02
IF[#3 LE 2]GOTO3
X38
Z21
M30
