如何使用游标卡尺?

频道:数控配件 标签: 时间:2017年06月25日 浏览:1066次 评论:0条




1卡尺分类方式

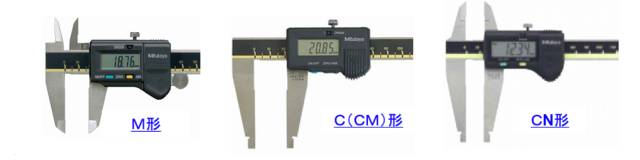

根据测量部形状

卡尺根据形状(内侧测量部),可分为M形、C(CM)圆弧刃量爪形、CN(刀刃)形三类。


如何使用游标卡尺? 数控配件 第1张

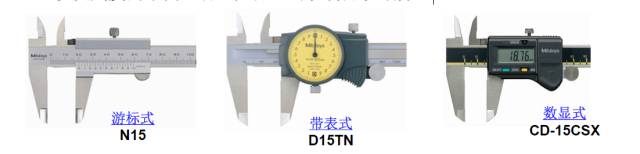

根据显示方式

根据卡尺的显示方式,可分为游标式,带表式,数显式三种。根据刻度以及刻度的不同组合,产品还可以再加以细分。


如何使用游标卡尺? 数控配件 第2张

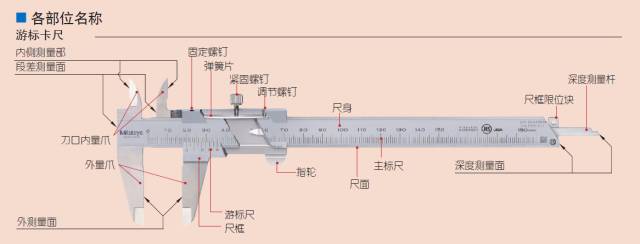

游标卡尺的基本构造


如何使用游标卡尺? 数控配件 第3张

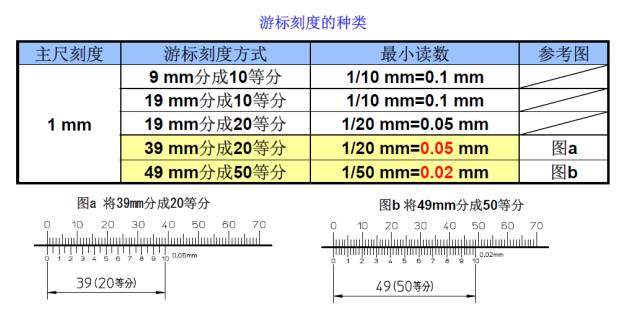

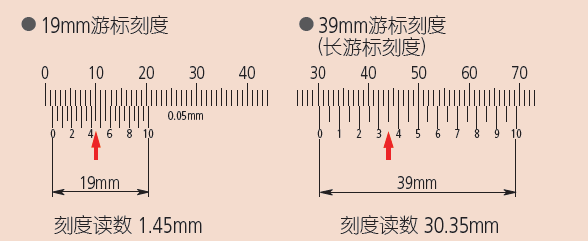

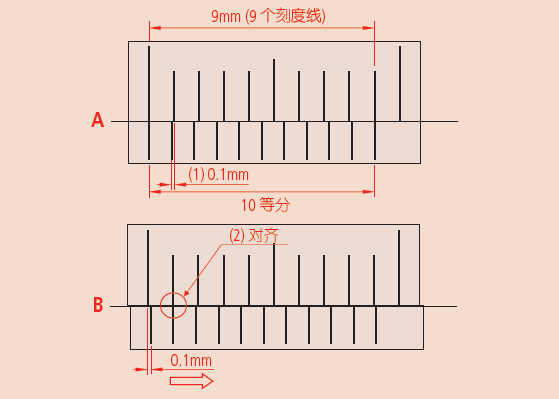

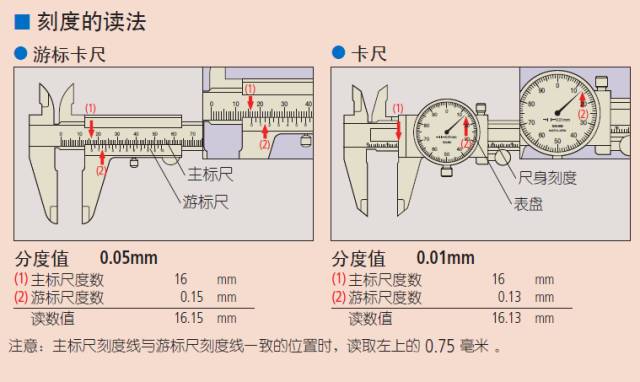

2刻度的读法


如何使用游标卡尺? 数控配件 第4张

如何使用游标卡尺? 数控配件 第5张

如何使用游标卡尺? 数控配件 第6张


早期的卡尺在主尺上有19个分度,游标尺上有20个分度,提供0.05的精度,但是,线与线之间的间隔太近,很难读数、所以自从1970年起,长游标卡尺普遍都使用39个主尺分度,以此来拉大刻度线的间距。


如何使用游标卡尺? 数控配件 第7张

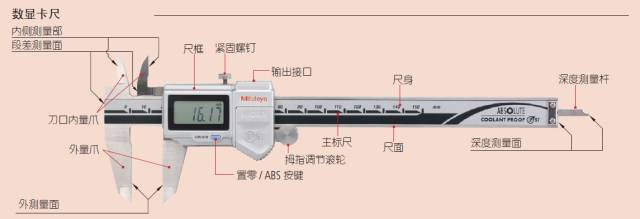

数显卡尺的基本构造


如何使用游标卡尺? 数控配件 第8张

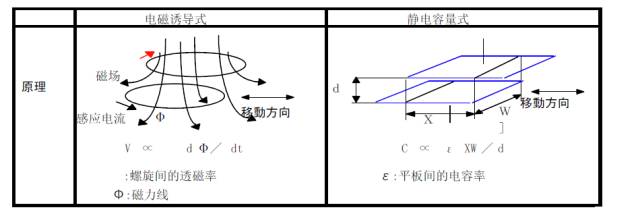

数显卡尺的测量原理


如何使用游标卡尺? 数控配件 第9张


3使用卡尺的一般注意事项

使用卡尺前,用干净柔软的布,轻轻擦拭滑动面以及测量面,擦除灰尘后再使用。外侧测量爪请用白纸清洁。


如何使用游标卡尺? 数控配件 第10张

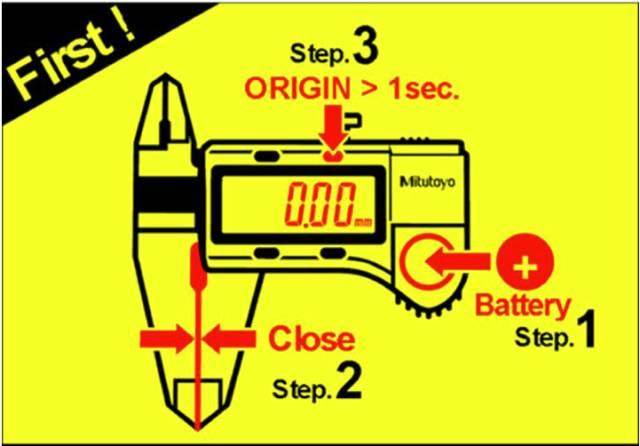

针对数显卡尺,更换电池之后,请使用“ORIGIN”键设置原点。


如何使用游标卡尺? 数控配件 第11张

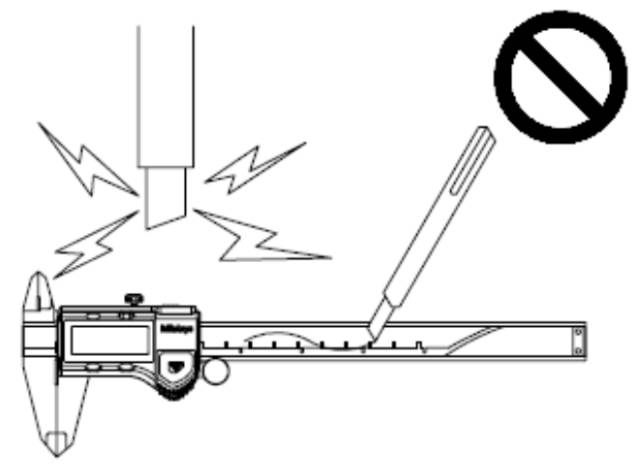

划伤数显卡尺的主尺、或用电笔在上面写字等,会给电装部带来很大的干扰,从而造成故障。


如何使用游标卡尺? 数控配件 第12张

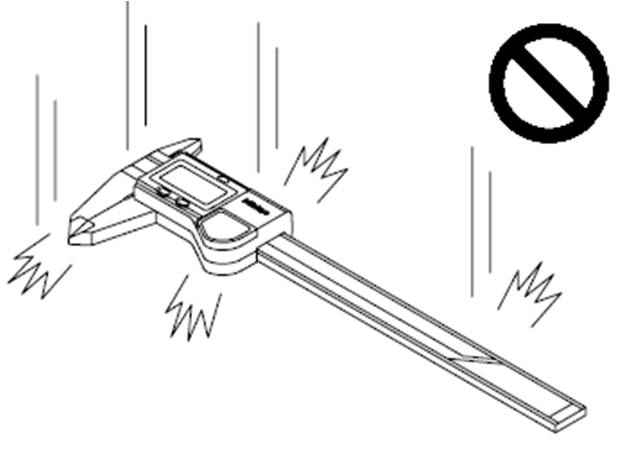

卡尺注意防止掉落,撞击。

电装部故障以及测量面,滑块变形都会成为精度不良的原因。


如何使用游标卡尺? 数控配件 第13张

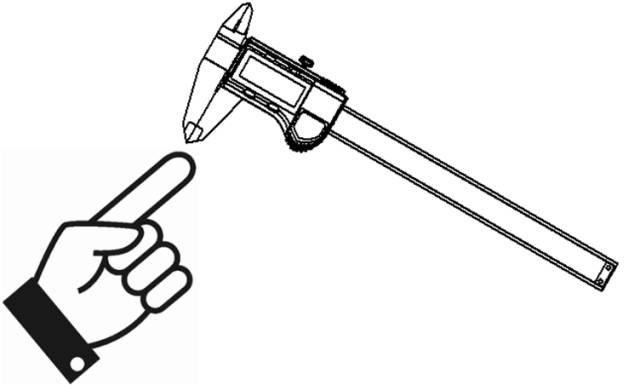

由于卡尺尖端非常锋利,使用过程中一定要小心不要受伤


如何使用游标卡尺? 数控配件 第14张

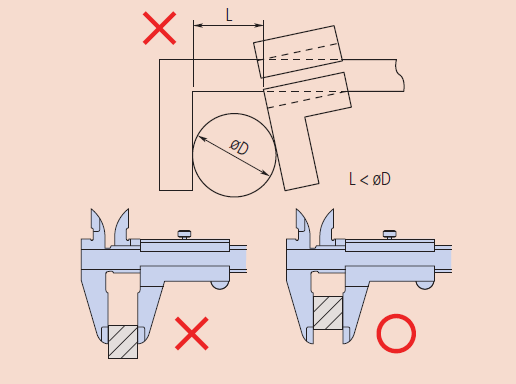

当用爪子的根部或尖端去测量时,需要特别小心,因为在这种情况下可能会发生较大误差的情况。


如何使用游标卡尺? 数控配件 第15张

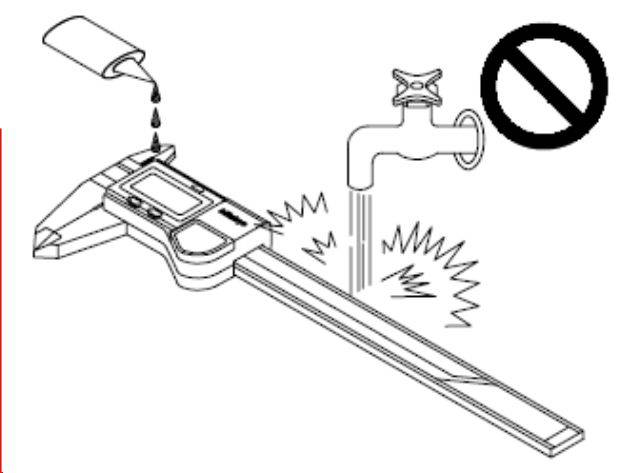

卡尺使用后,将水分(油)擦干然后擦上薄薄的一层防锈油(将防锈油晾干),再收纳保管。防水型卡尺的本体也会生锈,所以请一定要将水擦拭干净。


如何使用游标卡尺? 数控配件 第16张



4储存注意事项

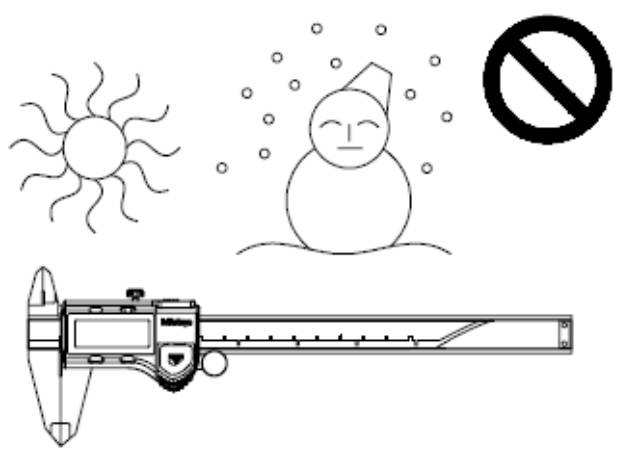

避免阳光直射、高温、低温和储存在高湿度环境里。

如果数显卡尺超过三个月不用,入库前卸下电池。

在储存期间,不要让卡尺的尖端完全封闭。


如何使用游标卡尺? 数控配件 第17张
