西门子数控编程指令代码大全

频道:技术文摘 标签: 时间:2017年05月29日 浏览:22063次 评论:0条

timg.jpg 西门子数控编程指令代码大全 技术文摘


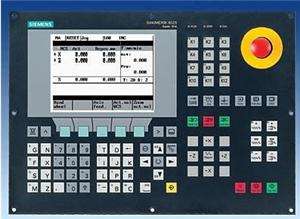

SIEMENS铣床

G代码地址  含义

D  刀具刀补号

F  进给率(与G4 一起可以编程停留时间)

G功能(准备功能字)

G0  快速移动

G1  直线插补

G2  顺时针圆弧插补

G3  逆时针圆弧插补

CIP  中间点圆弧插补

G33 恒螺距的螺纹切削

G331  不带补偿夹具切削内螺纹

G332  不带补偿夹具切削内螺纹. 退刀

CT  带切线的过渡圆弧插补

G4  快速移动  G63 快速移动

G74  回参考点

G75  回固定点

G25  主轴转速下限

G26  主轴转速上限

G110  极点尺寸,相对于上次编程的设定位置

G110  极点尺寸,相对于当前工件坐标系的零点

G120  极点尺寸,相对于上次有效的极点

G17*  X/Y平面

G18 Z/X平面

G19  Y/Z平面

G40  刀尖半径补偿方式的取消

G41  调用刀尖半径补偿, 刀具在轮廓左侧移动

G42  调用刀尖半径补偿, 刀具在轮廓右侧移动

G500  取消可设定零点偏置

G54  第一可设定零点偏置

G55  第二可设定零点偏置

G56  第三可设定零点偏置

G57  第四可设定零点偏置

G58  第五可设定零点偏置

G59  第六可设定零点偏置

G53  按程序段方式取消可设定零点偏置

G60*  准确定位

G70  英制尺寸

G71*  公制尺寸

G700  英制尺寸,也用于进给率F

G710 公制尺寸,也用于进给率F

G90*  绝对尺寸

G91  增量尺寸

G94*  进给率F,单位毫米/分

G95  主轴进给率F,单位毫米/转

G901  在圆弧段进给补偿“开”

G900  进给补偿“关”

G450  圆弧过渡

G451  等距线的交点

I 插补参数

J  插补参数

K  插补参数

I1  圆弧插补的中间点

J1  圆弧插补的中间点

K1  圆弧插补的中间点

L  子程序名及子程序调用

M  辅助功能

M0  程序停止

M1  程序有条件停止

M2 程序结束

M3  主轴顺时针旋转

M4  主轴逆时针旋转

M5  主轴停

M6  更换刀具

N  副程序段  :  主程序段

P  子程序调用次数

RET  子程序结束

S  主轴转速,在G4 中表示暂停时间

T  刀具号

X  坐标轴

Y  坐标轴

Z  坐标轴

CALL  循环调用

CHF  倒角,一般使用

CHR  倒角轮廓连线

CR 圆弧插补半径

GOTOB  向后跳转指令

GOTOF  向前跳转指令

RND  圆角  支持参数编程


SIEMENS802S/CM 固定循环

循环  说明

LCYC82 钻削,沉孔加工

LCYC83 深孔钻削

LCYC840 带补偿夹具的螺纹切削

LCYC84 不带补偿夹具的螺纹切削

LCYC85 镗孔

LCYC60 线性孔排列

LCYC61 圆弧孔排列

LCYC75 矩形槽,键槽,圆形凹槽铣削


SIEMENS802DM/810/840DM 固定循环

循环  说明

CYCLE82 中心钻孔  CYCLE83 深孔钻削

CYCLE84 性攻丝

CYCLE85 铰孔

CYCLE86 镗孔

CYCLE88 带停止镗孔

CYCLE71 端面铣削

LONGHOLE  一个圆弧上的长方形孔

POCKET4 环形凹槽铣削

POCKET3 矩形凹槽铣削

SLOT1 一个圆弧上的键槽

SLOT2 环行槽


SIEMENS车床

G 代码地址  含义

D  刀具刀补号

F  进给率(与G4 一起可以编程停留时间)

G功能(准备功能字)

G0  快速移动

G1  直线插补

G2  顺时针圆弧插补

G3  逆时针园弧插补

G33  恒螺距的螺纹切削

G4  快速移动

G63  快速移动

G74  回参考点

G75  回固定点

G17  (在加工中心孔时要求)

G18*  Z/X平面

G40  刀尖半径补偿方式的取消

G41  调用刀尖半径补偿, 刀具在轮廓左侧移动

G42  调用刀尖半径补偿, 刀具在轮廓右侧移动

G500  取消可设定零点偏置

G54  第一可设定零点偏置

G55  第二可设定零点偏置

G56  第三可设定零点偏置

G57  第四可设定零点偏置

G58  第五可设定零点偏置

G59  第六可设定零点偏置

G53  按程序段方式取消可设定零点偏置

G70  英制尺寸

G71*  公制尺寸

G90*  绝对尺寸

G91  增量尺寸

G94*  进给率F,单位毫米/分

G95  主轴进给率

F,单位毫米/转

 I  插补参数

I1  圆弧插补的中间点

K1  圆弧插补的中间点

L  子程序名及子程序调用

M  辅助功能

M0  程序停止

M1  程序有条件停止

M2  程序结束

M30     M17     M3  主轴顺时针旋转

M4  主轴逆时针旋转

M5  主轴停

M6  更换刀具

N  副程序段  :  主程序段

P  子程序调用次数

RET  子程序结束

S  主轴转速,在G4 中表示暂停时间

T  刀具号

X  坐标轴

Y  坐标轴

Z  坐标轴

AR  圆弧插补张角

CALL  循环调用

CHF  倒角,一般使用  CHR  倒角轮廓连线

CR  圆弧插补半径

GOTOB  向后跳转指令

GOTOF  向前跳转指令

RND  圆角  支持参数编程


SIEMENS 801、802S/CT、 802SeT 固定循环

循环  说明

LCYC82  钻削,沉孔加工

LCYC83  深孔钻削

LCYC840  带补偿夹具的螺纹切削

LCYC84  不带补偿夹具的螺纹切削

LCYC85  镗孔

LCYC93 切槽循环

LCYC95  毛坯切削循环

LCYC97  螺纹切削


SIEMENS 802D、810D/840D 固定循环

循环 说明

CYCLE71 平面铣削

CYCLE82 中心钻孔

YCLE83 深孔钻削

CYCLE84 刚性攻丝

CYCLE85 铰孔

CYCLE86 镗孔

CYCLE88 带停止镗孔

CYCLE93 切槽

CYCLE94 退刀槽形状E..F

CYCLE95 毛坯切削

CYCLE97 螺纹切削
