FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解

频道:数控车床编程 标签:FANUC 时间:2017年09月14日 浏览:6959次 评论:0条
坐标系统


FANUC发那科法兰克数控车床程序原点
在程序开发开始之前必须决定坐标系和程序的原点。
通常把程序原点确定为便于程序开发和加工的点。
FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解 数控车床编程 第1张

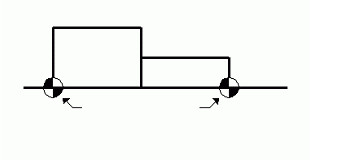

在多数情况下,把 Z 轴与 X 轴的交点设置为程序原点
FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解 数控车床编程 第2张

FANUC发那科法兰克数控车床坐标原点

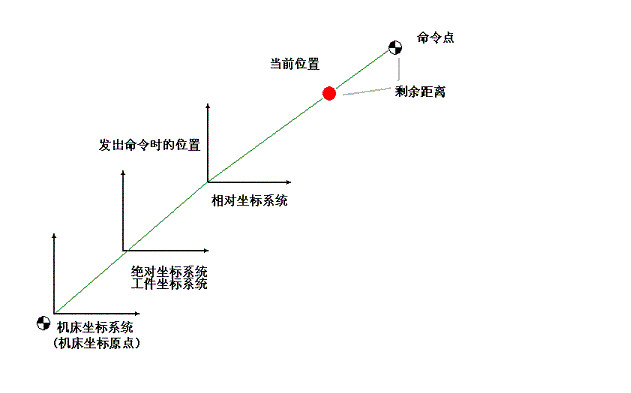

1. 机床坐标系统
这个坐标系统用一个固定的机床的点作为其原点。在执行返回原点操作时,机床移动到此机床原点。

2. 绝对坐标系统
用户能够可建立此坐标系统。它的原点可以设置在任意位置,而它的原点以机床坐标值显示。

3. 相对坐标系统
这个坐标系统把当前的机床位置当作原点,在此需要以相对值指定机床位置时使用。

4. 剩余移动距离
此功能不属于坐标系。它仅仅显示移动命令发出后目的位置与当前机床位置之间的距离。仅当各个轴的剩余距离都为 零 时,这个移动命令才完成。

FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解 数控车床编程 第3张


FANUC发那科法兰克数控车床设置坐标系

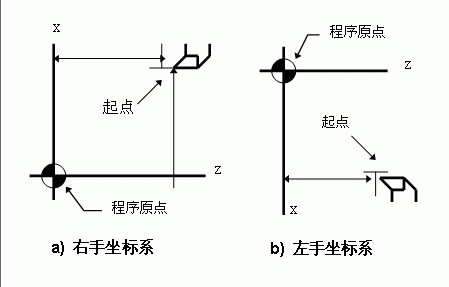

开发程序首先要决定坐标系。程序原点与刀具起点之间的关系构成坐标系;这个关系应当随着程序的执行输入给 NC 机床,这个过程能够用 G50 命令来实现。
在切削进程开始时,刀具应当在指定的位置; 由于上面所述设置原点的过程已经完成,工件坐标系和刀具起始位置就定了;刀具更换也在这个被叫为起点的位置操作。
FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解 数控车床编程 第4张

FANUC发那科法兰克数控车床绝对/增量 坐标系编程

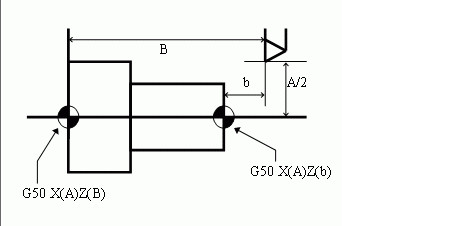

NC 车床有两个控制轴;对这种 2 轴系统有两种编程方法:绝对坐标命令方法和增量坐标命令方法。此外,这些方法能够被结合在一个指令里。对于X 轴和 Z 轴寻址所要求的增量指令是 U 和 W。
FANUC发那科法兰克数控车床程序原点,坐标原点,坐标系详解 数控车床编程 第5张
① 绝对坐标程序---X40.Z5.;
② 增量坐标程序---U20.W-40.;
③ 混合坐标程序---X40.W-40.;
